蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。
上蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯 的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
采用金属密封的阀门 般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。

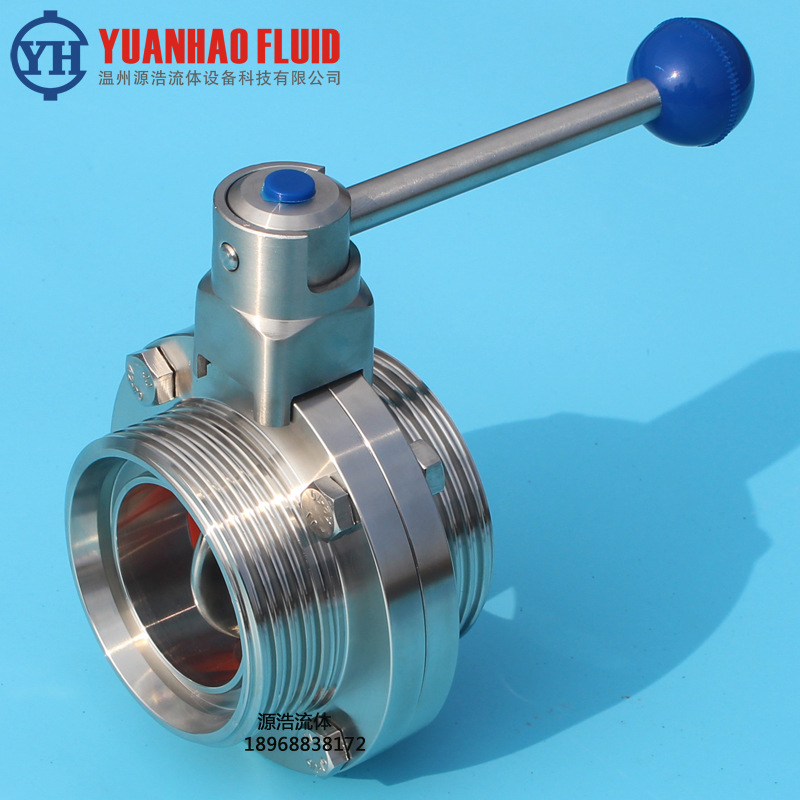

手柄蝶阀特点：
1、由扭矩产生弹性密封。
2、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
3、体积小、重量轻、操作轻巧、便于安装。
4、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
5、更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
6、连续结构多样化：对夹、法兰、对焊、快装、螺纹。
