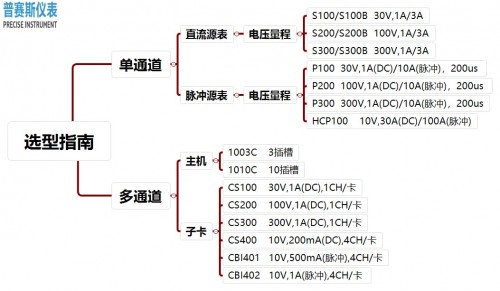

![源表大全带品牌](http://www.51af.com.cn/file/upload/202309/26/161408625942.jpg)
数字源表定义:
源表,SMU(SourceMeasureUnit)电源/测量单元,“源”为电压源和电流源,“表”为测量表,“源表”即指 种可作为四象限的电压源或电流源提供精确的电压或电流,同时可同步测量电流值或电压值的测量仪表;当电源时可作为可编程电压源或可编程电流源;当万用表时可作为数字电压表(电流源,输出电流为0,测电压)或数字电流表(电压源,输出电压为0,测电流)或数字欧姆表(电流源,输出电流为 定值,测电压);当电子负载时可作为可编程恒压负载或可编程恒流负载;当电源/测量表组合(SMU)时给电压测量电流或给电流测量电压;
源表突出特点:使用 台仪器进行多种测量 ;
数字源表功能:
①集合电压源、电流源、电压表、电流表、电子负载的功能于 身,广泛用于各类精密器件的测量。
②四象限工作,可作为源或负载
数字源表与万用表的区别:
源表相对传统电源的优势:传统电源过零时需要改变线连接方式,增加需要反复切换的机械开关,降低了设备的可靠性;且电源电压电流限制精度有限,电压1%,电流10mA;
源表相对电源结合万用表组合的优势:万用表电源组合需要编程实现设备控制及同步,复杂连线且要编程开发;电源限压限流性能差,限压限流精度低,瞬态特性也无法保证;
普赛斯仪表S型数字源表国产自主研发,单通道,不支持脉冲输出,触摸屏操作,支持多种通讯方式,RS-232、GPIB及以太网; 大输出电压达300V, 小电流分辨率10pA,支持USB存储, 键导出数据报告,S系列源表价格优势明显;
数字源表特点
5寸800*480触摸显示屏,全图形化操作
内置强大的功能软件,加速用户完成测试,如LIV、PIV
源及测量的准确度为0.1%,分辨率5数位
四象限工作(源和肼),源及测量范围:高至300V,低至10pA
丰富的扫描模式,支持线性扫描、指数扫描及用户自定义扫描
支持USB存储, 键导出测试报告
支持多种通讯方式,RS-232、GPIB及以太网
数字源表技术参数
大输出功率:30W,4象限源或肼模式;
源限度:电压源:±30V(≤1A量程),±300V(≤100mA量程);
电流源:±1.05A(≤30V量程),±105mA(≤300V量程);
过量程: 105%量程,源和测量;
稳定负载电容:<22nF;
宽带噪声(20MHz):2mV RMS(典型值),<20mV Vp-p(典型值);
线缆保护电压:输出阻抗1KΩ,输出电压偏移<80uV;
大采样速率:1000 S/s;
触发:支持IO触发输入及输出,触发 性可配置;
输出接口:前后面板香蕉头插座输出,同 时刻只能用前或者后面板接口;
通信口:RS-232、GPIB、以太网;
电源:AC 100~240V 50/60Hz;
工作环境:25±10℃;
尺寸:106mm高 × 255mm宽 × 425mm长;
数字源表应用
•分立半导体器件特性测试,电阻、二 管、发光二 管、齐纳二 管、PIN二 管、BJT三 管、MOSFET、SIC、GaN等器件;
能量与效率特性测试,LED/AMOLED、太阳能电池、电池、DC-DC转换器等
传感器特性测试,电阻率、霍尔效应等
有机材料特性测试,电子墨水、印刷电子技术等
纳米材料特性测试,石墨烯、纳米线等
•有关源测同步国产数字源表的更多信息请咨询 八 四零六六三四七六
