纳米发电机是基于规则的氧化锌纳米线，在纳米范围内将机械能转化成电能，是 上 小的发电机。
目前纳米发电机可以分为三类：压电纳米发电机、摩擦纳米发电机、热释电纳米发电机。应用*域：医学、军事、无线通信、无线传感。
二、测试难点：
由于纳米发电自身的技术特点，在研究过程中需要测试单位面积机械能产生的电能，测试产生的电压，微小的电流及功率信号，电压基本在几伏甚至几十伏，而电流 般都是 uA 甚至 nA 别，功率在 mW 甚至 uW 别。如何精确的测试微小电流及功率信号比较困难，对测试仪器精度和稳定性要求非常高。
S型数字源表在微小电信号测试*域，是业内的 选。
三、纳米发电测试方案：
微小电流信号测试：
-
采用 缘材料纳米发电技术， 般源内阻在 GΩ ，测试电流在 pA 别，所以业内都是采用静电计 6514+Stanford SR570（低噪声电流前置放大器）+专用的采集软件来进行发电电流数据采集。
-
通用的纳米发电技术， 般源内阻在几十到几百 MΩ，电流 般在nA，uA 别，推荐采用数字源表+S型软件来测试。
-

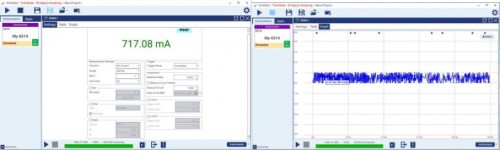

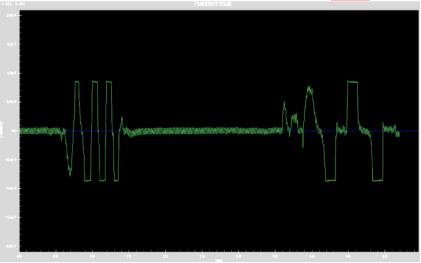

软件的设定界面 数据采集波形
S型数字源表简介
S系列源表是普赛斯历时多年打造的高精度、大动态范围、数字触摸的率 国产化的源表，集电压、电流输入输出及测量等多种功能， 大输出电压达300V， 小电流分辨率10pA，支持四象限工作，因此能广泛的应用于各种电气特性测试中:半导体IC或元器件，功率器件，传感器，有机材料与纳米材料等特性测试和分析。S型数字源表特点
5寸800*480触摸显示屏，全图形化操作内置强大的功能软件，加速用户完成测试，如LIV、PIV
源及测量的准确度为0.1%，分辨率5位半
四象限工作（源和肼），源及测量范围：高至300V，低至10pA
丰富的扫描模式，支持线性扫描、指数扫描及用户自定义扫描
支持USB存储， 键导出测试报告
支持多种通讯方式，RS-232、GPIB及以太网
S型数字源表技术参数大输出功率：30W，4象限源或肼模式；
源限度：电压源：±30V（≤1A量程），±300V（≤100mA量程）；
电流源：±1.05A（≤30V量程），±105mA（≤300V量程）；
过量程： 105%量程，源和测量；
稳定负载电容：<22nF；
宽带噪声(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；
线缆保护电压：输出阻抗1KΩ，输出电压偏移<80uV；
大采样速率：1000 S/s；
触发：支持IO触发输入及输出，触发 性可配置；
输出接口：前后面板香蕉头插座输出，同 时刻只能用前或者后面板接口；
通信口：RS-232、GPIB、以太网；
电源：AC 100~240V 50/60Hz；
工作环境：25±10℃；
尺寸：106mm高 × 255mm宽 × 425mm长；
S型数字源表应用•分立半导体器件特性测试，电阻、二 管、发光二 管、齐纳二 管、PIN二 管、BJT三 管、MOSFET、SIC、GaN等器件；
•能量与效率特性测试，LED/AMOLED、太阳能电池、电池、DC-DC转换器等
•传感器特性测试，电阻率、霍尔效应等
•有机材料特性测试，电子墨水、印刷电子技术等
•纳米材料特性测试，石墨烯、纳米线等
