网架球形钢支座构造:网架球形钢支座有下支座凹板、球 衬板、上支座滑板、聚四氟乙烯滑板(平面和球面各 块)及橡胶密封圈和防尘罩等部件组成。球 衬 板是球形支座的核心。它的平面部分开有镶嵌四氟板的凹槽，用以固定平面四氟板。下支座凹板由钢板或铸件制成，主要起固定球面四氟板的作用并将支座反力分散传递到桥墩、桥台上。平面四氟板和球面四氟板是支座的主要滑动部件，在四氟板表面 用专用模具压制成硅脂贮油坑，并涂以295硅脂，以减少四氟板的滑动摩擦及磨耗。平面四氟板与上支座板的不锈钢板之间的滑动能满足支座的位移需要，其工作原理与盆式橡胶支座完全 致。
网架球形钢支座有三种类型，分别有固定支座、单向、双向三种，具有较强的竖直方向和整体支座的强度，网架球形钢支座采用的弹性减振元件，当水平力达到 定程度后，减振弹簧开始发生弹性形变，起到缓冲的作用。

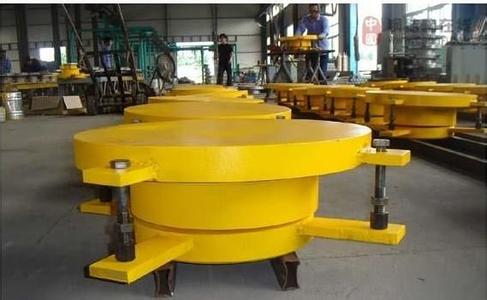

网架球形钢支座构造@专业生产厂家河北途顺
网架球形钢支座的主要技术性能：1、可承受竖向载荷；
2、具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节；
3、具有抗水平力的性能，保证水平地震时结构不脱落；
4、可适应径向、环向的位移要求；
5、可适应任意方向的转角要求；
6、减震支座具有良好的减震性能；
7、通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；
8、不用橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。
