编辑：谷景电子

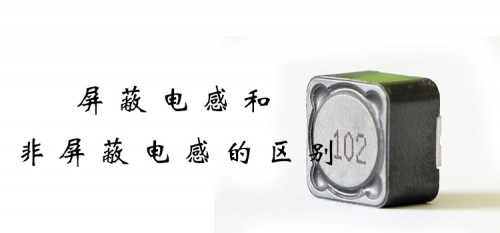

了解电感的朋友都知道在电感种类中有这两类电感——屏蔽电感和非屏蔽电感，在之前的文章中我们也曾提到过这两种电感，但没有把它们放在 起进行比较，今天就和大家 起了解屏蔽电感和非屏蔽电感的区别。
在你认知中是不是外部被包围的电感都是屏蔽电感？屏蔽电感是被磁芯包围的电感，并不是所有外部被包围的电感都是屏蔽电感，像GNL电感外部也是被包围的电感，不过它的外部是塑封的，不是屏蔽电感。从外部要区分屏蔽电感和非屏蔽电感辨别包围电感的是不是磁芯很重要。

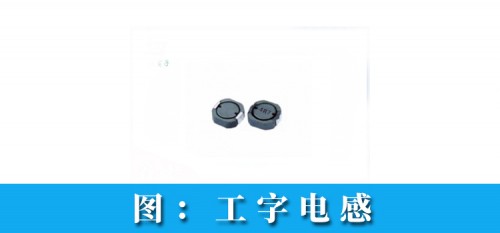

般来说非屏蔽电感的漆包线都是裸露在外部的，没有磁屏蔽罩；屏蔽电感外面带有磁屏蔽罩，屏蔽抗EMI效果好，减小电感对外界的电磁干扰，削弱电路产生的电磁场对其他元件产生的干扰作用。
其实屏蔽电感和非屏蔽电感还有 个更大的区别就是屏蔽电感为闭磁路，非屏蔽电感为开磁路。所谓闭磁路指的是整个闭合磁路都由磁性材料组成，开磁路指的是磁路中有明显的空气间隙。
它们不仅只是有不同点，相同点也是有的。它们的体积 般都比较小，表面易粘装，适合全自动化生产，能根据客户的不同要求生产不同尺寸规格供客户选择。相对而言非屏蔽电感拥有更好的耐焊性及耐热性，适用于 般焊接及回流焊，同时它的成本会低 点。
