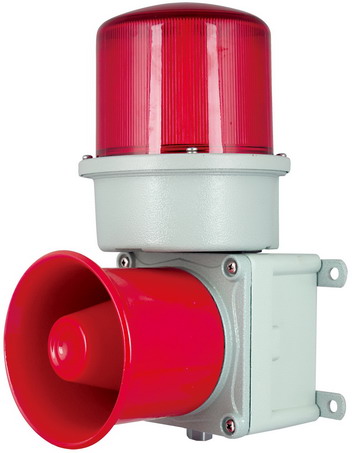

产品功能介绍 |
|
||||||||||||||
|
1.坚固经久耐用的工业用,大功率重负荷、船用产品 |
|||||||||||||||
|
2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合产品 |
|||||||||||||||
|
3.铝合金底座，防水耐腐蚀,坚固经久耐用 |
|||||||||||||||
|
4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 |
|||||||||||||||
|
5.此款产品可按客户需求加装保护网，标准型产品不包含保护网 |
|||||||||||||||
|
6.适合用于各种天车,行车,起重机、输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业,室外成套设备等 |
|||||||||||||||
|
7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B 白-W |
|||||||||||||||
|
8.闪亮次数 : 60~80/mim |
|||||||||||||||
|
9.音量 : Max.120dB |
|||||||||||||||
|
10.材质 : 灯罩-PC, 身体-压铸铝DIECAST Al, 喇叭-(SUS316L), 反光镜-耐热性ABS |
|||||||||||||||
|
11.保护等 : IP56 |
|||||||||||||||
|
12.图片的产品安装防水接头，安装船舶用填料函的产品可以定做 |
|||||||||||||||
|
产品规格 |
|||||||||||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
|||||||||
|
CS35NAL |
WS-警告音12音 |
DC12V |
1.260A |
3.32Kg |
120dB |
红-R |
|||||||||
|
WP-特殊警告12音 |
DC24V |
0.860A |
120dB |
黄-A |
|||||||||||
|
WM-音乐音20音 |
AC110V |
0.408A |
3.98Kg |
118dB |
绿-G |
||||||||||
|
WA-警报音20音 |
AC220V |
0.223A |
118dB |
蓝-B |
|||||||||||
|
WV10-语音10段 |
AC380V |
0.135 |
118dB |
白-W |
|||||||||||
|
超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做 |
|||||||||||||||
|

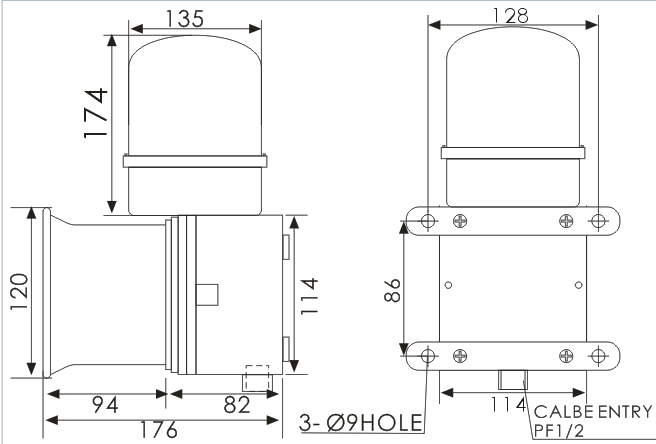

* 外形安装图 |
* 接线方法 |
||||||||||||||
|
|
电源线 引入口(CABLE ENTRY) |
||||||||||||||
|
1.使用防水接头或者船舶用填料函 |
|||||||||||||||
|
2.电源线 接入口:标准规格 : PF 1/2 |
|||||||||||||||
|
3.引入口 PF 3/4 尺寸可以定做 |
|||||||||||||||
|
接线方法 |
|||||||||||||||
|
1.AC交流电源产品：不用分正负 ,直接连接电源. |
|||||||||||||||
|
2.DC直流电源产品：黑色线端子连接在负 (-)。 |
|||||||||||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
|||||||||||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||||||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
|||||||||||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
|||||||||||||||
|
* 使用时注意事项 |
|||||||||||||||
|
1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。 |
|||||||||||||||
|
2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。 |
|||||||||||||||
|
3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。 |
|||||||||||||||
|
4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。 |
|||||||||||||||
|
5.不要给产品强的冲击，这会成为部件的损坏或断路的原因 |
|||||||||||||||
|
6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之 。 |
|||||||||||||||
|
* 信号音的选择和接线方法 |
音色种类的选择方法 |
||||||||||||||
|

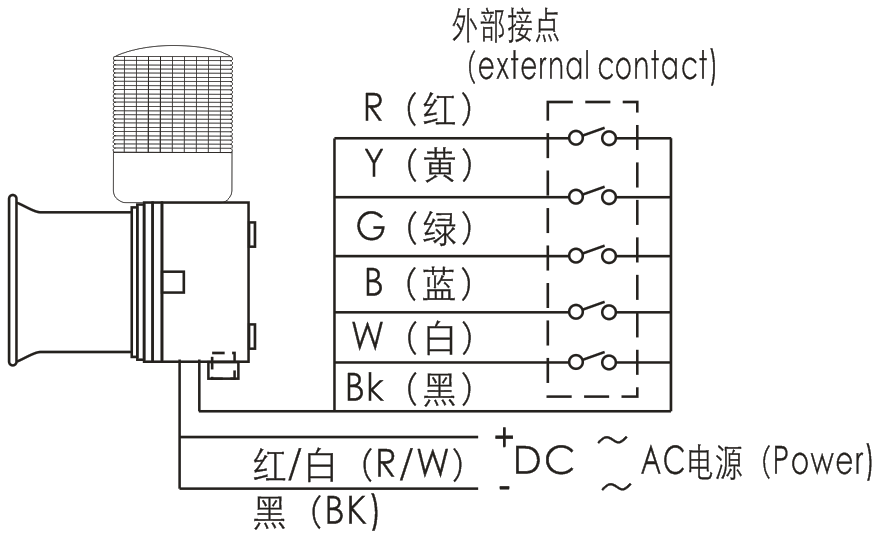

选购形式(LC):-利用外部接点控制 |
标准形式:-利用内部开关 |
1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类 |
|||||||||||||
|
|
|
||||||||||||||
|
2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。 |
|||||||||||||||
|
音量大小的调节方法 |
|||||||||||||||
|
1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。 |
|||||||||||||||
|
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. |
|||||||||||||||
|
* 信号灯的长亮/闪亮选择 |
|||||||||||||||
|
为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 |
|||||||||||||||
|
1.灯罩(保护网)的分离:把固定灯罩固定环(保护网)的螺栓(M4螺栓 4EA)拧开，分离灯罩固定环(保护网)和灯罩，确认LED线路板上的长亮/闪亮选择开关。(如下图) |
|||||||||||||||
|
2.长亮/闪亮动作选择开关: |
|
||||||||||||||
|
a). 用长亮/闪亮选择开关，选择需要的动作 |
|||||||||||||||
|
b). 开关在L的位置的时候常亮。 |
|||||||||||||||
|
c). 在LF的位置的时候闪亮。 |
|||||||||||||||
|
* 型号选择 |
|||||||||||||||
|
CS35NAL - |
WS - |
220 - |
R - |
P- |
LC |
||||||||||
|
型号 |
音色 |
电压 |
灯罩颜色 |
保护罩 |
控制方式 |
||||||||||
|
CS35NAL(LED长亮) |
WS(警告音) |
12-DC12V |
红-R |
无指定(None)不带防护网罩 |
无指定(None)选择内部开 |
||||||||||
|
CS35NALF(LED闪亮) |
WP(告警音) |
24-DC24V |
黄-Y |
||||||||||||
|
CS35NALR(LED旋转亮) |
WM(音乐音) |
110-AC110V |
绿-G |
P指定(Order)带防护网罩 |
LC指定(Order)选择外部接点 |
||||||||||
|
CS35NAS(氙气灯管) |
WA(警报音) |
220-AC220V |
蓝-B |
||||||||||||
|
CS35NALS(LED频闪) |
WV10(10段语音信号) |
380-AC380V |
白-W |
||||||||||||
