产品功能介绍 |
|
||||||
|
1.坚固经久耐用的工业用,重负荷、船用防爆型产品 |
|||||||
|
2.采用引进技术自主设计,可以传递多种声音类型的内压防爆型扬声器,防爆报警器,防爆讯响器,防爆电子蜂鸣器 |
|||||||
|
3.压铸铝合金底座，坚固经久耐用 |
|||||||
|
4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 |
|||||||
|
5.内装有12种特殊警报音调和20种音乐声+警告音供用户选择 |
|||||||
|
6.适合用于石油化学处理设备,输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业等易燃易爆场所 |
|||||||
|
7.产品本体颜色 :MUNSELL NO.7.5BG 7/2 喇叭颜色:RED |
|||||||
|
8.使用环境温度:-40℃≤Tamb≤+70℃ |
|||||||
|
9.音量 : Max.120dB/m |
|||||||
|
10.材质 :身体-压铸铝DIECAST Al, 喇叭外壳-SUS316L, |
|||||||
|
11.技术认证 : CNAS |
|||||||
|
12.保护等 :ExdII CT6, IP66 |
|||||||
|
13.防爆填料函属用户选购件 |
|||||||
|
14.遥控,光控,红外线控制,停电声光报警,带蓄电池，可充电报警,语音提示等特殊要求可按用户要求定制 |
|||||||
|
产品规格 |
|||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
|
|
CSEP-A |
WS-警告音12音 |
DC12V |
1.305A |
4.36Kg |
120dB |
红-R |
|
|
WP-特殊警告12音 |
DC24V |
1.095A |
120dB |
黄-A |
|||
|
WM-音乐音20音 |
AC110V |
0.372A |
4.57Kg |
118dB |
绿-G |
||
|
WA-警报音20音 |
AC220V |
0.181A |
116dB |
蓝-B |
|||
|
WV-语音10频道 |
AC380V |
0.123 |
118dB |
白-W |
|||
|
超大功率产品,船舶用青铜外壳产品(Brass)和特殊电压产品(48V, 440V 等)可以定做 |
|||||||
|

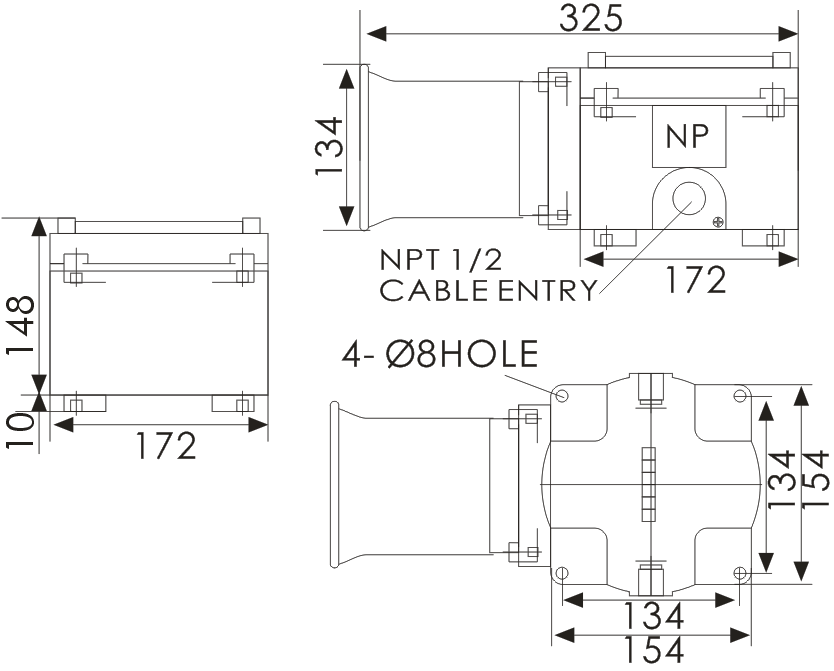

* 外形安装图 |
* 接线方法 |
||||||
|
|
电源线 引入口(CABLE ENTRY) |
||||||
|
|
|||||||
|
1.使用防爆填料函 |
|||||||
|
2.电源线 接入口:标准规格 : PF 1/2 |
|||||||
|
3.引入口 PF 3/4 尺寸可以定做 |
|||||||
|
接线方法 |
|||||||
|
1.AC交流电源产品：不用分正负 ,直接连接电源. |
|||||||
|
2.DC直流电源产品：黑色线端子连接在负 (-)。 |
|||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
|||||||
|
|
|||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
|||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
|||||||
|
* 使用时注意事项 |
|||||||
|
1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。 |
|||||||
|
2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。 |
|||||||
|
3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。 |
|||||||
|
4.不要给产品强的冲击，这会成为部件的损坏或断路的原因 |
|||||||
|
5.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之 。 |
|||||||
|
* 信号音的选择和接线方法 |
音色种类的选择方法 |
||||||
|

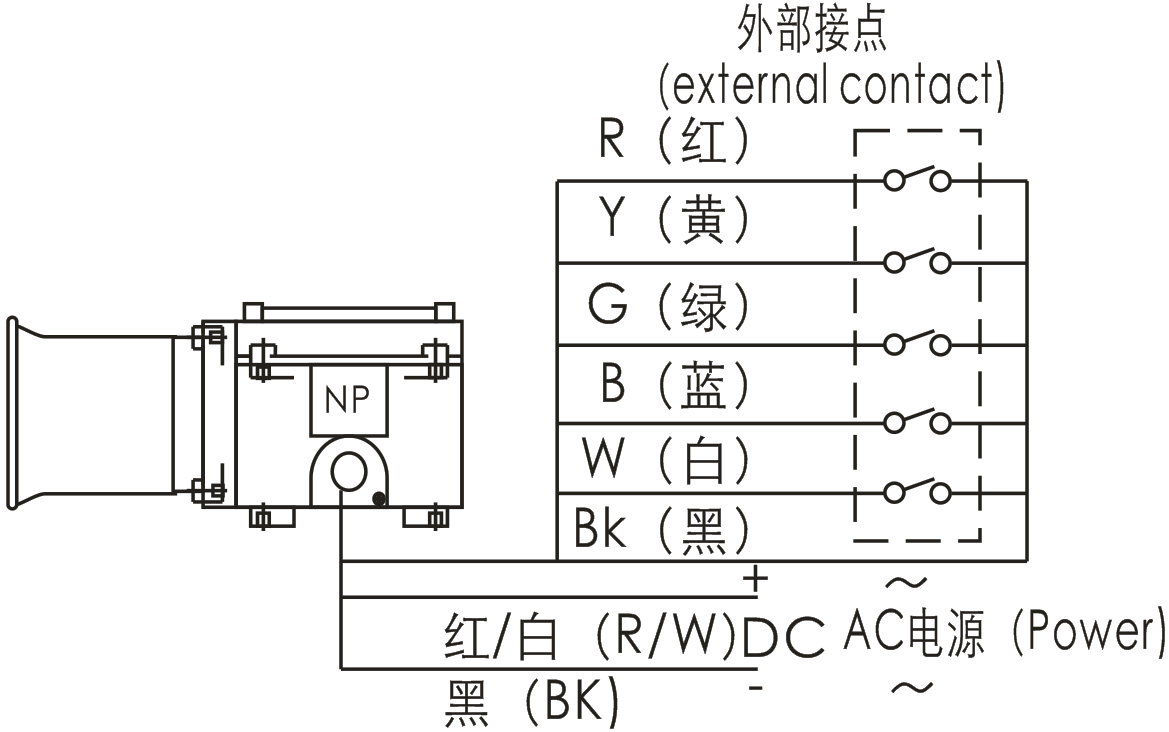

选购形式(LC):-利用外部接点控制 |
标准形式:-利用内部开关 |
1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类 |
|||||
|
|
|
||||||
|
2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。 |
|||||||
|
音量大小的调节方法 |
|
||||||
|
1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。 |
|||||||
|
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. |
|||||||
|
* 型号选择 |
|
||||||
|
CSEP-A - |
WS - |
220 - |
LC |
|
|
|
|
|
型号 |
音色 |
电压 |
音色 |
技术资料下载(download) |
|||
|
CSEP-A - |
WS(警告音) |
12-DC12V |
无指定(None)选择内部开 |
下载(download) |
|||
|
|
WP(告警音) |
24-DC24V |
|
|
|
||
|
|
WM(音乐音) |
110-AC110V |
LC指定(Order)选择外部接点 |
|
|
|
|
|
|
WA(警报音) |
220-AC220V |
报警声音试听 |
||||
|
|
WV(10种语音提示) |
380-AC380V |
|
|
|
||
