产品功能介绍 |
|
||||||
|
1.坚固经久耐用的工业用,重负荷、船用防爆型产品,Explosion-Proof Sound and Light Alarm |
|||||||
|
2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与讯响器相结合构成重负荷声光 体化产品 |
|||||||
|
3.铝合金底座，坚固经久耐用 |
|||||||
|
4.标准产品内装蜂鸣器(Piezo Buzzer) 可选装:32种音调选择,支持1 .2 报警 |
|||||||
|
5.外罩:不锈钢金属保护网 |
|||||||
|
6.适合用于石油化学处理设备,输送设备,港口码头,船舶机械、钢铁产业现场、石油化工行业等易燃易爆场所 |
|||||||
|
7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B |
|||||||
|
8.闪亮次数 : 60~80/mim |
|||||||
|
9.音量 : Max.110dB/m |
|||||||
|
10.材质 : 灯内罩-PC, 身体-压铸铝DIECAST Al, 讯响器出口-SUS316L,灯外罩-强化玻璃,防护网-SUS316L |
|||||||
|
11.技术认证 : CNAS |
|||||||
|
12.保护等 :ExdII CT6, IP66 |
|||||||
|
13.防爆填料函属用户选购件 |
|||||||
|
14.遥控,光控,红外线控制,停电声光报警,带蓄电池声光报警,语音提示等特殊要求可按用户要求定制 |
|||||||
|
产品规格 |
|||||||
|
型号 |
内装音 |
电压 |
电流 |
重量 |
音量 |
颜色 |
|
|
CSEP-YBL |
Y1(单种报警音-110DB) |
DC12V |
0.29A |
3.7Kg |
110dB |
红-R |
|
|
DC24V |
0.34A |
110dB |
黄-A |
||||
|
Y32(32种警告音-110DB) |
AC110V |
0.09A |
4.4Kg |
110dB |
绿-G |
||
|
AC220V |
0.05A |
110dB |
蓝-B |
||||
|
AC380V |
0.03A |
110dB |
白-W |
||||
|
超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(AC48V, AC440V ,DC110V, DC220V,DC48V等)可以定做 |
|||||||
|

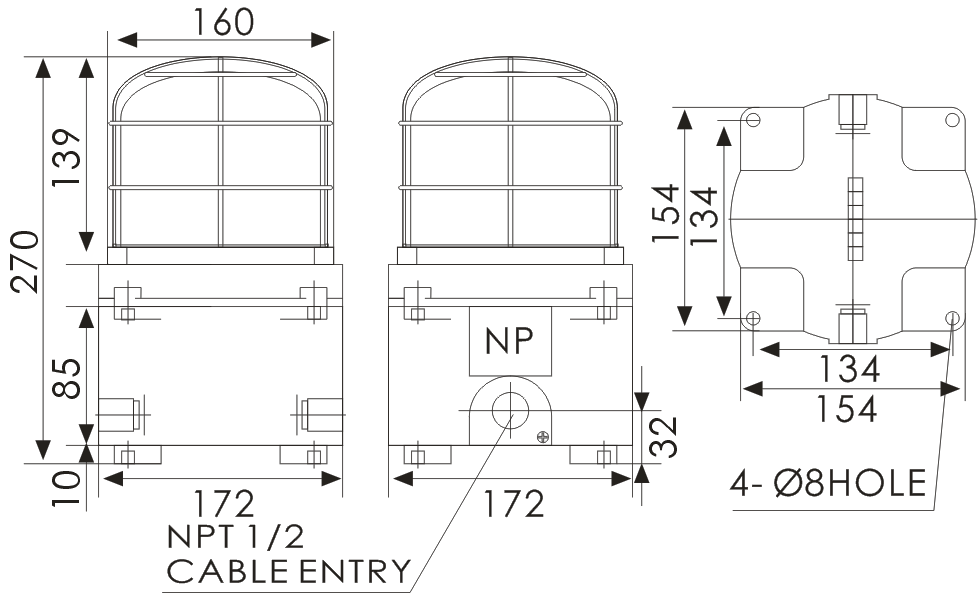

* 外形安装图 |
* 接线方法 |
||||||
|
|
电源线 引入口(CABLE ENTRY) |
||||||
|
|
|||||||
|
1.使用防爆填料函 |
|||||||
|
2.电源线 接入口:标准规格 : PF 1/2 |
|||||||
|
3.引入口 PF 3/4 尺寸可以定做 |
|||||||
|
接线方法 |
|||||||
|
1.AC交流电源产品：不用分正负 ,直接连接电源. |
|||||||
|
2.DC直流电源产品：黑色线端子连接在负 (-)。 |
|||||||
|
3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 |
|||||||
|
|
|||||||
|
定做产品(-LC型)引出电源线和信号线。 |
|||||||
|
1.引出电源线规格: UL1015-NO18(0.75sq) x 2c 400mm |
|||||||
|
2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm |
|||||||
|
* 使用时注意事项 |
|||||||
|
1.本产品是室外用防水、防尘结构的产品，连接电源线或操作其他开关等作业时，进行拆卸、装配的时候必须把各部位的固定螺栓拧紧，保证产品防水、防尘性能。 |
|||||||
|
2.电源线连接入口用防水用接头或防爆型接头，保证产品的封闭性能。 没有封闭电源线入口的状态放在室外时，会因水分或灰尘等异物的侵入而损伤产品。 |
|||||||
|
3.使用的电压比额定电压上升或下降的幅度过大的时候会缩短产品的寿命或导致产品动作不良等问题。请保证使用电压在额定电压的±5% 以内的范围。 |
|||||||
|
4.灯罩或者身体的表面,接触带腐蚀性的化学物质的时候会损伤产品导致产品变形或退色等问题，用户要特别注意。 |
|||||||
|
5.不要给产品强的冲击，这会成为部件的损坏或断路的原因 |
|||||||
|
6.不要把外露在产品上的电线强制的拉长。 这是引起产品故障的原因之 。 |
|||||||
|
* 信号音的选择和接线方法 |
音色种类的选择方法 |
||||||
|
32种警告音选择形式-利用内部开关 |
1.本产品内部有单种报警和32种警告音选择 |
||||||
|
|
|
||||||
|
2.标准产品（内装蜂鸣器单音讯响报警） |
|||||||
|
3.32种警告音选择:可以利用音的选择开关(左图)选择音的种类 |
|||||||
|
4.语音类及其它报警方式需定制 |
|||||||
|
|
|
|
|||||
|
请用户仔细阅读使用说明书和参考产品结构图按照正确的使用方法操作. |
|||||||
|
* 信号灯的长亮/闪亮选择 |
|||||||
|
为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 |
|||||||
|
1.分离玻璃灯座和底座,打开内灯灯罩,确认LED线路板上的长亮/闪亮选择开关。(如下图) |
|||||||
|
2.长亮/闪亮动作选择开关: |
|
||||||
|
a). 用长亮/闪亮选择开关，选择需要的动作 |
|||||||
|
b). 开关在L的位置的时候常亮。 |
|||||||
|
c). 在LF的位置的时候闪亮。 |
|||||||
|
|
|||||||
|
* 型号选择 |
|||||||
|
CSEP - |
YBL - |
Y1 - |
220 - |
R |
LC |
|
|
|
型号 |
光源 |
音色 |
电压 |
颜色 |
音色 |
|
|
|
CSEP - YBL (LED常亮) |
WS(警告音) |
12-DC12V |
R-红色 |
无指定(None)选择内部开 |
|
||
|
CSEP - YBLF(LED闪亮) |
Y1-单种报警音 |
24-DC24V |
Y-黄色 |
|
|||
|
CSEP - YBLS(LED频闪) |
Y32-32种警告音 |
110-AC110V |
G-绿色 |
|
|||
|
CSEP - YBLR(LED旋转亮) |
WA(警报音) |
220-AC220V |
B-蓝色 |
LC指定(Order)选择外部接点 |
|
||
|
CSEP - YBL3(LED单灯3色) |
WV(声音信号) |
380-AC380V |
W-白色 |
|
|||
|
CSEP - YBS(氙灯管) |
|
|
RB-红蓝交替 |
|
|||
|
CSEP - YBW (钨丝灯泡) |
|
|
|
||||
CSEP-YBL 船用重负荷，耐压 LED长亮/闪亮型 防爆声光电子蜂鸣器
