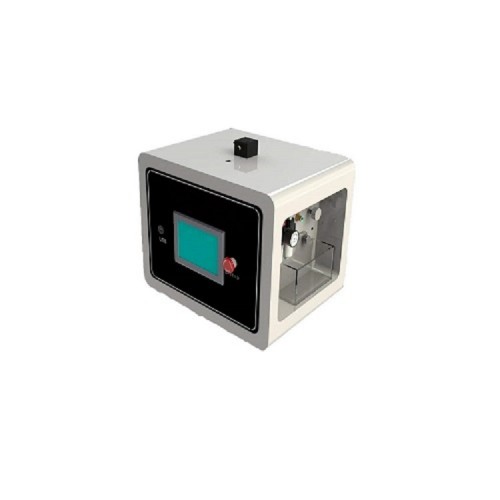

 采用7寸PLC多彩液晶触控屏，中英文菜单显示，断电存储；PLC控制动态显示；过载报警停机保护；可打印测试数据，仪器由可以调节流量阀（高压液体压力源）、标准规定的压力系统等组成，采用特殊的气压转液压管路，保证了各部件无泄漏，数字显示液体高压，具有零点校正、准度校正及超量程报警功能，采用力学计量流量，流量控制精度高。符合YY0461-2003，ISO5367-2000要求研制。



技术参数：

1、压力传感器测量范围：0〜300kpa（可任意设置）

2、空气流量压力：0-300kpa可任意设置

3、缓冲瓶5L

4、时间控制器

5、数据存储：200组

6、金属柱直径2.5CM

7、整机功耗：80w

8、标准鲁尔内外接头



试验步骤;

E.1 原理

按附录A测定伸直管路的气流的阻力。将供弯曲试验的管路悬挂在*个小直径金属柱上,将管路端部捆上重物,以使呼吸管路与金属柱二分之*周长保持接触。以制造厂标示的额定流量向管路中引人空气并记录压力增量。

E.2 试件

试验在*个呼吸管路上进行。

E.3仪器

E.3.1 金属柱,直径2.5cm。

E.3.2*对重物,其重量恰好能使呼吸管路与金属柱(E.31)二分之*周长保持接触。

E.3.3流景测盘仪器、压力测景仪器和缓冲瓶,同A.3。

E.3.4 引人制造厂标示的额定流景的装置,以(42士3)℃的温度引入呼吸管路的端口。

E.4 步骤

E.4.1预期拉伸的呼吸管路应在其拉开状态下试验。

E.4.2本试验步在(42士3℃温度下进行,并将呼吸管路或1m长的呼吸管路在该温度下进行状态调节至少1h后进行。

E.4.3 将压力测量仪器连于呼吸管路的*端。

E.4.4 在(42±3)℃温度下,使管路伸直无压缩,从连接压力测盘仪器的*端向管路中以制造厂标示的额定流量引人空气,30s后记录压力(p)。

E.4.5将呼吸管路悬挂于金属柱(E31)上,管路两端捆上重物(E.3.2),调节其重量,使其重量恰好能使呼吸管路与金屈柱(E.3.1)二分之*周长保持接触。

E.4.6 从连接压力测量仪器的*端向管路中引入额定流量的空气,5min后记录压力(p;)

E.5结果表示

以p:所占p;的百分比表示。
