*、产品简介及用途：
PTL404压力变送器采用陶瓷芯体，体积小巧，结构紧凑，性能稳定，并结合在工业自动化*域的丰富经验设计加工而成，具有*高的性价比。该系列压力变送器提供多种精度指标，连接方式。具有安装方便、介质兼容性强，适应性广等特点；内部电路抗干扰性能卓越，不锈钢结构，保证其坚固耐用，能够在各种环境和气候中使用，因此广泛应用于各种*域。此外，我们还能根据客户应用短时间内提供满足其应用要求的不同压力单位和过程连接

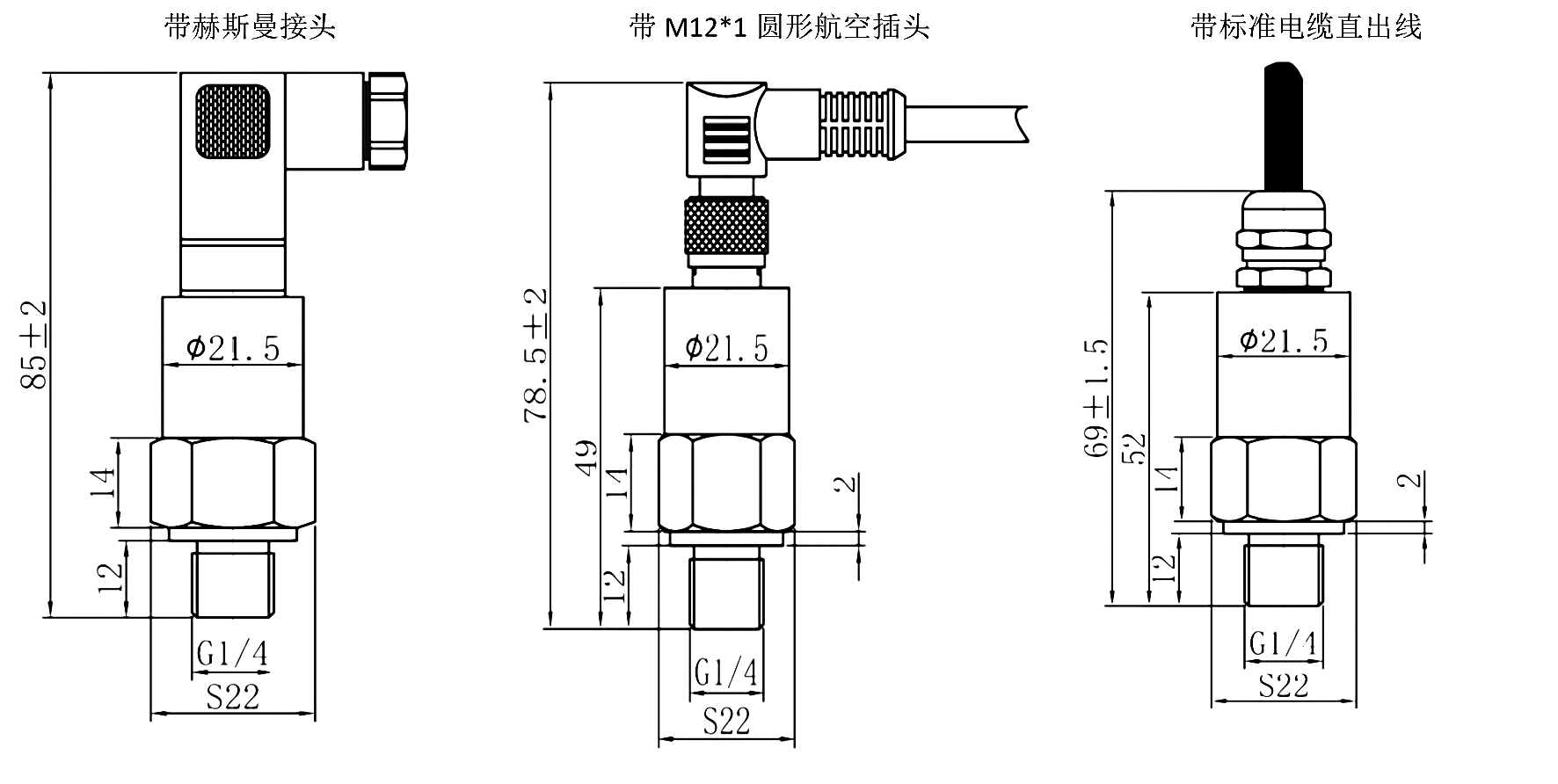

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0...2...5....10...16...25...50...600bar (之间任意量程可选) |
| 过载压力 | 2倍额定压力 |
| 压力类型 | 表压 |
| 测量介质 | 与不锈钢兼容之气体或者液体 |
| 测量精度 | ±1%FS; ±0.5%FS |
| 长期稳定性 | ≤±0.2%FS/年 |
| 工作温度 | -20...+80℃ |
| 零点温度系数 | 典型：±0.02%FS/℃； *大：±0.05%FS/℃ |
| 灵敏度温度系数 | 典型：±0.02%FS/℃； *大：±0.05%FS/℃ |
| 信号及供电 | 4-20mA/DC9-32V;0-10V/DC12-32V;0-5V/DC9-32V;1-5V/DC9-32V; 0.5-4.5V/DC9-32V |
| 负载Ω | 电流（两线）:≤[(电源电压-7.5V)/0.02A]; 电压（三线）:≥10k |
| 总电流消耗 | 电流（2 线制）：信号电流，*大 25mA; 电压（3 线制）：5mA |
| 抗冲击 | 100g，后峰锯齿半正弦梯形，持续6ms |
| 抗震动 | ≤±0.1%FS（X、Y、Z轴，200Hz/g） |
| *缘电阻 | >100MΩ 500VDC激励下 |
| 响应时间 | ≤2ms |
| 重量 | 约80g 不包含线缆 |
| 分辨率 | 无限小（理论），1/100000（通常） |
| 防护等* | 插座型 IP65， 电缆型 IP67， 防水型（IP68） |
| 电磁兼容 | EN50081-1；EN50082-2；IEC61000-4-3 |
