*、产品简介及用途：
PTL406水泵压力变送器是为水压检测专门设计的*款压力变送器。采用陶瓷芯体，产品体积小巧，结构紧凑，信号输出多样化，完美配合水泵控制器、变频器、PLC 控制器实现对水泵的智能停启，缺水保护、过载保护，能有效的延长水泵的使用寿命、节约能源。 产品在全工作温度范围内进行非线性修正和温度补偿，采用可靠的EMC 保护电路，具有使用针对性强、性价比高、体积小巧、性能稳定、耐震动、耐腐蚀、抗过载、抗冲击等多种优点。目前已被广泛应用于是智能水泵*域。

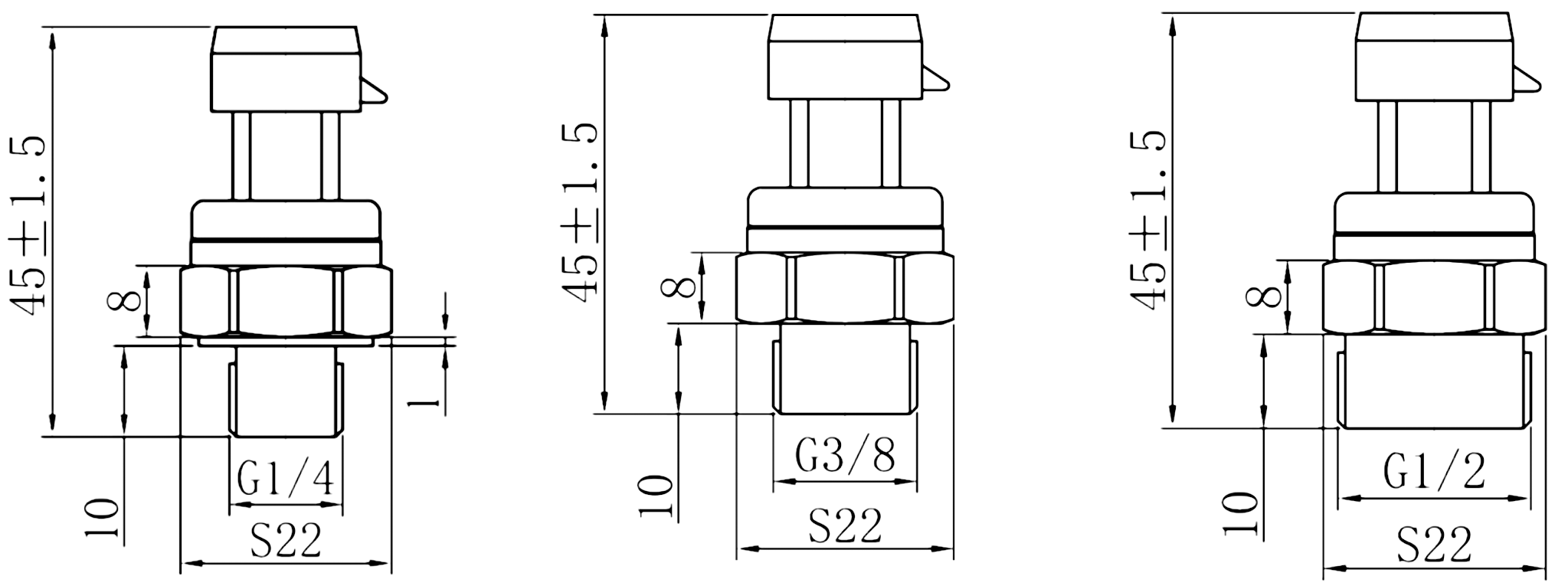

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | 0-1MPa...1.6MPa...2MPa...2.5MPa(派克插件型) |
| 过载压力 | 3倍额定压力 |
| 压力类型 | 表压≤2MPa、密封表压≥3MPa |
| 测量介质 | 与不锈钢兼容之气体或者液体 |
| 测量精度 | ±1%FS; ±0.5%FS |
| 长期稳定性 | ≤±0.2%FS/年 |
| 工作温度 | -40...+125℃ |
| 零点温度系数 | 典型：±0.03%FS/℃； *大：±0.05%FS/℃ |
| 灵敏度温度系数 | 典型：±0.03%FS/℃； *大：±0.05%FS/℃ |
| 信号及供电 | 0.5-4.5V/DC5V |
| 抗冲击 | 100g，后峰锯齿半正弦梯形，持续6ms |
| 抗震动 | ≤±0.1%FS（X、Y、Z轴，200Hz/g） |
| *缘电阻 | >100MΩ 500VDC激励下 |
| 响应时间 | ≤2ms |
| 重量 | 约38g 不包含线缆 |
| 分辨率 | 无限小（理论），1/100000（通常） |
| 防护等* | IP67 |
| 电磁兼容 | EN50081-1；EN50082-2；IEC61000-4-3 |
