HEULE好优利VEX-S钻孔和倒角组合工具钻倒 体刀具
HEULE好优利VEX-S钻倒 体 拍前询价
HEULE好优利VEX-S钻孔和倒角组合工具钻倒 体刀具

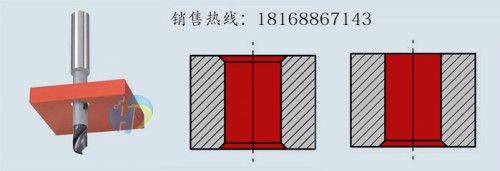

单次操作中高效完成钻孔和正反面倒角。
VEX-S刀具由可换式钻头与好优利专利SNAP倒角刀具的组合，在单次工序中完成钻孔和正反面倒角的操作。
优点
- 在单次操作中完成两次工序，节约加工时间。
- 特别的材料与涂层，让刀片更加容易更换,不需内部冷却。
- 配备两个特别涂层的可更换倒角刀片。
- 加工孔的大小自5.00-11.50mm,孔的深度可到2xd。
- 便捷快速，准备简单。
应用
VEX-S刀具应用于小型的孔自5.00-11.50mm。不需要其它刀具的帮助，您就可在单次操作中完成钻孔和正反向倒角。
功能
倒角刀片由刀体内的弹簧片来控制。SNAP正反面倒角片或仅反面倒角片在进给时完成所需的倒解角度。 旦达到了所设计的倒角厚度与角度，SNAP刀片就会很快速进入刀体。倒角厚度与角度是由SNAP刀片也决定的，也是能通过更换不同的刀片规格来改变它。当它退出孔时，SNAP刀片即回到它原来的位置。
刀具说明
2. 控制销
3. 弹簧片
4. 距离销钉
5. 调节螺钉
6. SNAP刀片
7. 钻头
类别
VEX-S刀具应用于5.00mm至11.5mm，孔的深度可以1xd他2xd。VEX-S钻头可应用于5.0以上每0.1mm递增，中等尺寸或其它请咨询。
倒角刀片适用于SNAP5系列。从5.5x90°以上每0.5mm递增的正反面或仅反面切削。其它尺寸请咨询。
|
系列 |
孔 |
孔深 1 x d |
孔深 2 x d |
大倒角尺寸 |
|
B |
5.00 – 5.49 |
5.5 |
11.0 |
7.0 x 90° |
|
5.50 – 5.99 |
6.0 |
12.0 |
7.5 x 90° |
|
|
C |
6.00 – 6.49 |
6.5 |
13.0 |
8.0 x 90° |
|
6.50 – 6.99 |
7.0 |
14.0 |
8.5 x 90° |
|
|
D |
7.00 – 7.49 |
7.5 |
15.0 |
9.0 x 90° |
|
7.50 – 7.99 |
8.0 |
16.0 |
9.5 x 90° |
|
|
8.00 – 8.49 |
8.5 |
17.0 |
10.0 x 90° |
|
|
E |
8.50 – 8.99 |
9.0 |
18.0 |
10.5 x 90° |
|
9.00 – 9.49 |
9.5 |
19.0 |
11.0 x 90° |
|
|
9.50 – 9.99 |
10.0 |
20.0 |
11.5 x 90° |
|
|
10.00 – 10.49 |
10.5 |
21.0 |
12.0 x 90° |
|
|
F |
10.50 – 10.99 |
11.0 |
22.0 |
12.5 x 90° |
|
11.00 – 11.49 |
11.5 |
23.0 |
13.0 x 90° |
