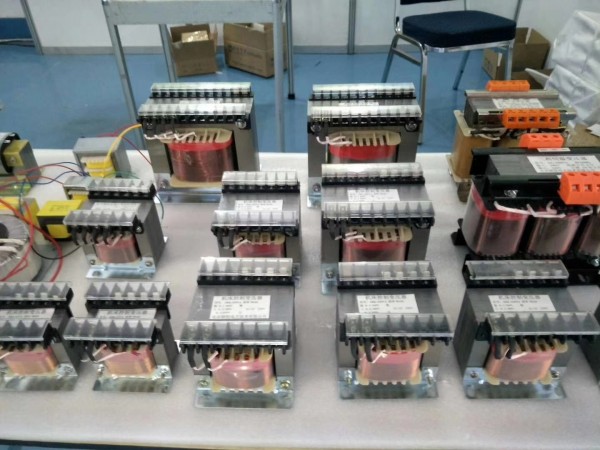

高频变压器
高频变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次：10kHz- 50kHz、50kHz-100kHz、100kHz～500kHz、500kHz～1MHz、10MHz以上。
工作原理
变压器是变换交流电压、电流和阻抗的器件，当初 线圈中通有交流电流时，铁芯（或磁芯）中便产生交流磁通，使次 线圈中感应出电压（或电流）。
变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初 线圈，其余的绕组叫次 线圈。
设计原理
在高频变压器设计时，变压器的漏感和分布电容必须减至 小，因为开关电源中高频变压器传输的是高频脉冲方波信号。在传输的瞬变过程中，漏感和分布电容会引起浪涌电流和尖峰电压，以及顶部振荡，造成损耗增加。通常变压器的漏感，控制为初 电感量的1%～3%。
