设备参数
|
设备名称 |
走刀分板机 |
|
设备型号 |
JLO-C400 |
|
工作电压 |
AC220V 50HZ 90W |
|

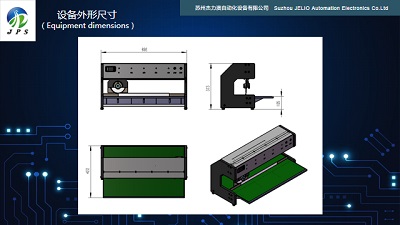

外观尺寸 |
692MM(L)*422MM(W)*373MM(H) |
|
分板要求 |
V槽≥0.2MM，元件与板槽距离＞1.5MM |
|
切刀行程 |
100MM 200MM 300MM 400MM |
|
切板高度 |
可切割PCB板元件高度＜35MM |
|
刀片材质 |
进口SKD11 |
|
刀片品牌 |
JZ |
|
刀片是否可磨 |
可以 |
|
刀片使用寿命 |
6-18月不等（取决于PCB材质和对毛刺的要求） |
|
分板速度 |
1-5档可调 |
|
计数功能 |
可计数 |
|
工作模式 |
点动和长按双模式 |
|
安全保护 |
光电保护 |
|
照明 |
自带LED照明灯 |
|
适用范围 |
玻纤板、铝基板、铜基板、FR-4、FR-2等 厚度小于3MM |
|
操作方式 |
PCB卡于下刀上，踩下脚踏，上圆刀滚动分板 |
|
运动部件 |
台湾上银直线导轨 |
|
轴承 |
NSK |
|
电机 |
57步进电机 |
|
主要结构件 |
5052铝板 |
|
重量 |
30KG |
|
易损件、耗材 |
上圆刀（JZ-120)、下刀（JZ-415) |

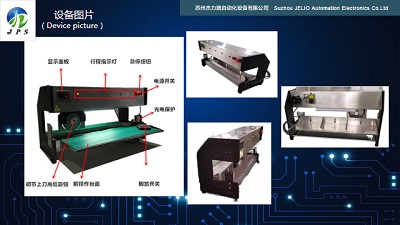

设备特性
稳固操作机构，防止不当外力造成已回焊后的PC锡道面，焊点等回路破坏。
机台上端的下部配置有日光灯，以防在阴影环境下操场时的工作误差。
以直线式滚动性压迫性切断V槽式FA-4板或各式纤维板，有效防范焊点的损伤和断裂。
特殊行程式滑轨式切断方式，可以切纸，使得分板所产生的应力很小，确保分板时无毛刺，切割面光滑，不伤害板子。
切割行程距离采取触控式五段调整(0→100→200→300→400任意行程可调)，以方便 佳运用不同刀面的磨损程度，满足不同尺寸的板子分板，很大程度的提高的分板效率，增加的刀片的使用寿命。
可加装皮带线输送，在PCB切完后可通过皮带线直接流出，不需要员工背面取板，增加分板效率
选用步进电机和上银滑轨，分板精度更高
PLC程序控制，增加计数功能，分板速度5挡可调，操作模式半自动和全自动任意切换，满足不同厂家的分板需求
设备主结构选用太空铝、不锈钢、45#加工完成，统 经过表面处理，达到不生锈、不氧化、不发黑、无静电的效果。
售后保障
提供免费产品测试
提供免费技术咨询
提供7*24小时的设备相关问题答疑
质保期内，设备出现故障，会有专人进行维修
提供免费送货，安装调试
