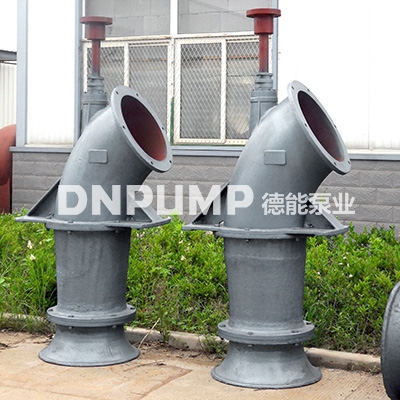

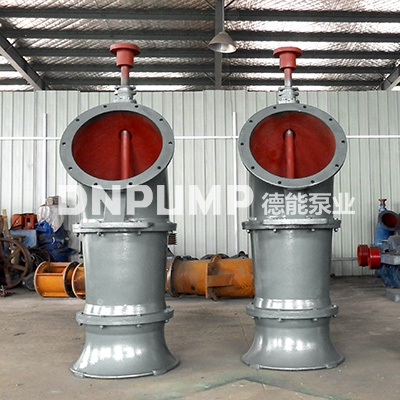

、立式轴流泵基本构造和作用
由吸进水池流过去的水，通过吸进喇叭管，因为叶轮室内叶轮的叶片强制水旋转，使水进进导叶体，进行能量转换发生扬程，流经立式轴流泵筒体从排水弯管排出。立式轴流泵通过联轴器（刚性的）与两头轴联结。电机支座上面的轴承蒙受转子的整个向下的轴向力。两头轴与电机轴用弹性联轴器联结。
轴流立式轴流泵的叶轮（轮毂体）上带有叶片，依据叶片能否可调立式轴流泵的性能参数转变，轴流立式轴流泵分以下三种：
固定式轴流立式轴流泵——叶轮（轮毂体）和叶片为整体构造，叶片不可调；
半调理叶片轴流立式轴流泵——叶轮（轮毂体）和叶片为组合构造只能在停机时，拆下叶片调理叶片的安置角（如0°、±2°、±4°、±6°、±8°），其角度的调理是梯 的；
全调理叶片轴流立式轴流泵——通过 套调理机构（机械的或液压的），立式轴流泵可在运行中用手动、电动、电脑掌握等方法，进行叶片安置角的无 调理。
二 、立式轴流泵进水流道和湿坑、干坑安装
轴流立式轴流泵（特殊是大型立式轴流泵）对进水流道的型式和尺寸请求十分严厉，它间接影响立式轴流泵的性能（如立式轴流泵效力、汽蚀性能等）、因而必需通过正规的设计（设计院设计）。
湿坑安装，系指立式轴流泵的整个或局部地浸没在抽送的液体中，立式轴流泵局部地浸没在吸进水池中；
干坑安装，系指立式轴流泵整个为空气所包抄，采取肘形吸进流道引水进立式轴流泵。
三、立式轴流泵安装基本和排出弯管排出口地位
双层基本安装：立式轴流泵安装在下基本，电机安装在电机基本（上基本）。立式轴流泵轴向力由电机支座的轴承蒙受，立式轴流泵运行时基本受载荷状况
下基本受力＝立式轴流泵壳体重＋立式轴流泵壳中水重－立式轴流泵轴向水推力
电机基本受力＝电机重＋立式轴流泵转子重＋立式轴流泵轴向水推力
单层基本安装：立式轴流泵和电机形成 个整体直联式构造，安装在电机基本上，立式轴流泵轴与电机轴采取刚性联轴器联结，立式轴流泵运行时基本受载荷状况：
