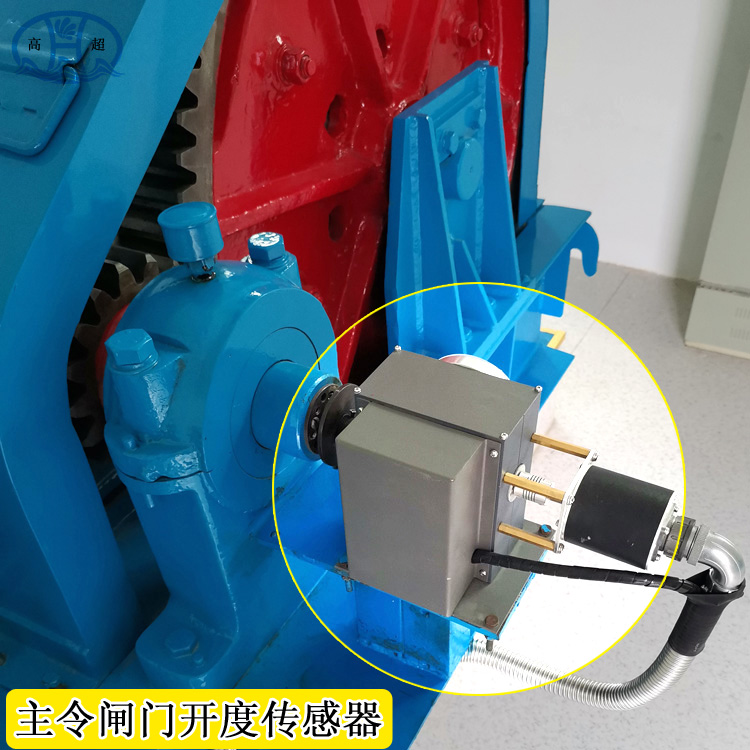

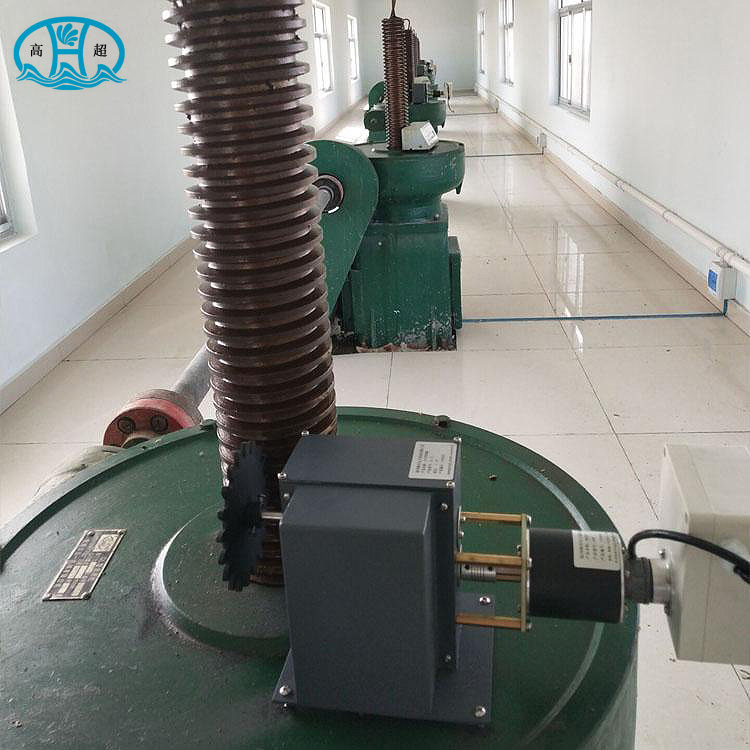

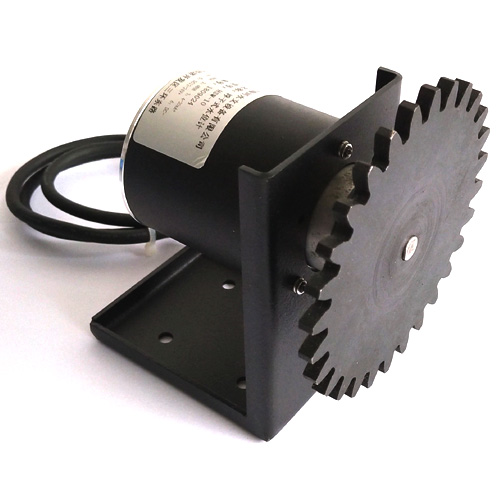

HZW系列主令闸位计主要适用于闸门的测量，设定并控制被测件的限位，达到自动控制被测件行程的作用。通过蜗轮蜗杆的减速作用，能有效提高控制精度。闸位计采用光电式或接触式编码器，在内部配以精密的变速机构制造而成。其输出信号有并行格雷码、串行RS485、4-20mA标准模拟量以及SSI同步串行信号等多种方式供用户选择。该传感器安装方便，适应性强，稳定可靠，集检测与A/D转换为 体，具有断电记忆跟踪功能。适合对各类闸门（平板门、弧形门、人字门、门机、桥机等）的起吊高度进行测量。
因本控制器具有结构简单、安装方便、稳定可靠、控制点可按需要任意设定等优点被广泛用于水利、电力、机械、化工、纺织、食品及科研、气象等的自动控制。
二 主要技术参数：
主令部分1、蜗轮蜗杆减速比：15：1；30：1；64：1；100：1；128：1等
2、上下限控制精度：±3cm
3、行程开关工作电压：220V
4、行程开关工作电流：3A
5、行程开关常开常闭触点可任意选择编码特性：每周1024(128)组编码，连续64周（即1024*64或128*64）
工作电压：DC12-24V
外型尺寸：见图1
使用环境温度：-20℃～+75℃（不结露） 保存环境温度：-25℃～+80℃
消耗电流：≤70mA 防护等 ：IP64
输出信号（可选）：A-4-20毫安；B-并行格雷码；M-RS485；S-串行SSI信号
三、安装使用及注意事项：
1、蜗轮蜗杆减速比为64：1和以下，底板安装面至被测件中心轴的高度87.4mm，蜗轮蜗杆减速比为128：1和以上，底板安装面至被测件中心轴的高度55mm，
2、在安装预留平台上打4-M5的孔，孔深20 mm，孔距为：110mmX135mm;
3、在被测件上打3-M5的螺纹孔，以被测件中心轴为圆心、Ø45为直径，120°均匀分布，用于固定法兰
4、需4根主令行程开关输出线，线径不小于0.5mm2;
6、请轻拿轻放，安装时严禁敲击和摔打碰撞;
7、配线请在断电状态下进行;
8、编码器的信号线请与高压线、动力线分开走线，不宜绕在 起或同 管道传输，也不宜在配线盘附近使用，以防干扰。
