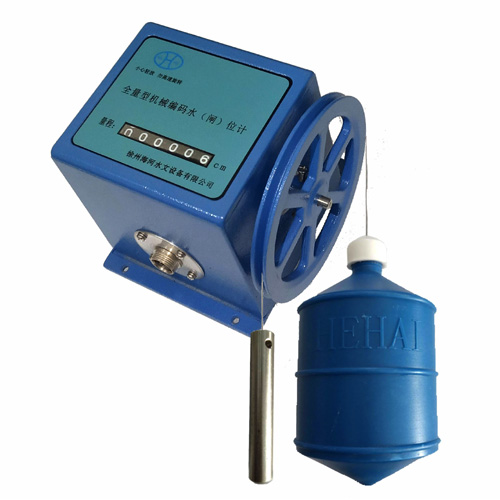

HSW系列浮子式水位传感器是集机、电技术于 体的数字化传感器。通过输出轴的角度位移量转换成相应的数字量，可以高精度测量被测液位高度，能确认准确位置。具有断电记忆功能。

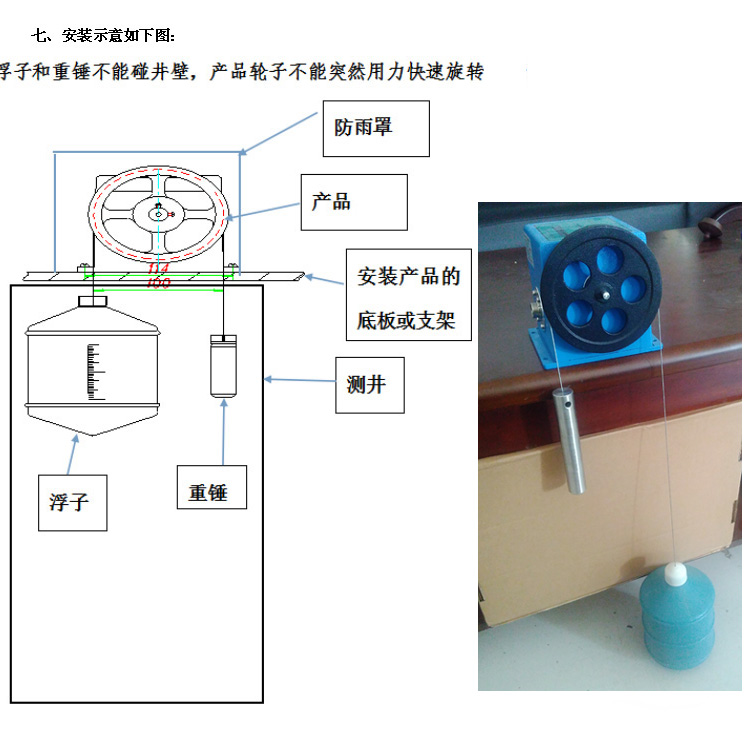

其工作原理就是：水位传感器测轮安装在编码器输入轴上，钢丝绳 端连接浮子、另 端连接重锤，钢丝绳绕在测轮上。当液位发生变化时浮子随液位的变化而升降，钢丝绳带动测轮转动，编码器输出相应的实时水位值。
该传感器结构合理，抗干扰能力强，分辨率高，量程大， 寿命长 ，有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。
广泛适用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。
二、技术参数
1、 基本参数
A 测量范围：0-5、10、20、40、80米按要求；
B 水位变率：< 100厘米/分
C 分辨力：1cm
D 水位轮启动力矩：< 100克·厘米（0.0098N·m）
F 测量准确度：≤±2cm或0.2%F·S
F 显示器：十进制机械计数器
2、 机械参数
a 水位轮工作周长：32cm
b 测量缆：Φ0.8mm不锈钢缆
c 浮子直径：10cm
3、 电参数
输出形式：接点通断输出 接触电阻：≤0.5Ω； 缘电阻：≥10MΩ
4、 通信接口（选装）
RS485接口（MODBUS-RTU协议）；
格雷码输出； 4-20mA电流模拟量输出；
5、 使用环境
a 环境温度：-25℃～85℃
b 相对湿度；<95%(40℃)
C 尺寸：132×132×115
D 可靠性指标：在满足仪器正常维护条件下，MTBF≥25000小时
E 电源电压：12-24VDC（格雷码输出不用）
