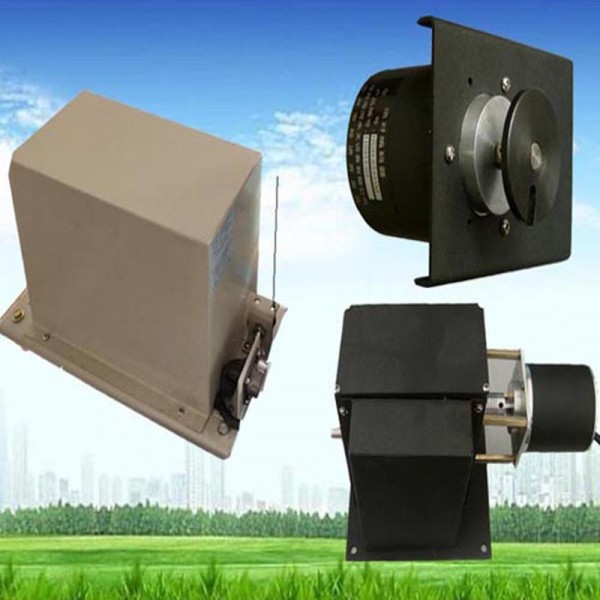

闸位计 海河 闸门开度传感器 结构组成:内部的机械机构主要由恒力弹簧、弹簧轮、测轮、轮轴、齿轮箱、凸轮、限位开关等组成,下降过程由闸门拉动弹簧反绕,带动机械机构转动,上升则由反绕弹簧产生的力量带动机械转动、拉动钢丝绳上升。该传感器结构合理,安装简便、抗干扰能力强,分辨率高,量程大,寿命长,集检测与A/D转换为 体,有掉电后信号跟踪记忆功能。
闸位计 海河 闸门开度传感器 应用领域:它能够长期用于被测件位移量的检测,并能保证性能的稳定可靠。适合对各类闸门(平板门、弧形门、人字门、门机、桥机等)的起吊高度进行测量,控制。是江河湖泊、水库、船闸、水电站、水文站、水厂及石油化工等行业理想测量与控制位移的传感器。
闸位计 海河 闸门开度传感器 技术指标:
1、检测量程:标准5米,非标定制
2、分辨率:1毫米
3、测量系统误差:≤2cm
4、外形尺寸:长304mmx宽152mmx高212mm
5、底板安装固定孔:长275mmx宽120mm,4-M5x25螺钉
6、输出信号(可选):A-4-20毫安;B-并行格雷码;M-RS485;S-串行SSI信号
7、工作电压DC12-24V
8、防护等 : IP63
9、行程开关容量耐压: 32A /250V
10、环境参数: 温度 -25℃~ 80℃,相对湿度≤95%(RH40℃)
