徐州海河水文设备有限公司

序号

主要指标

指标说明

1

产品名称

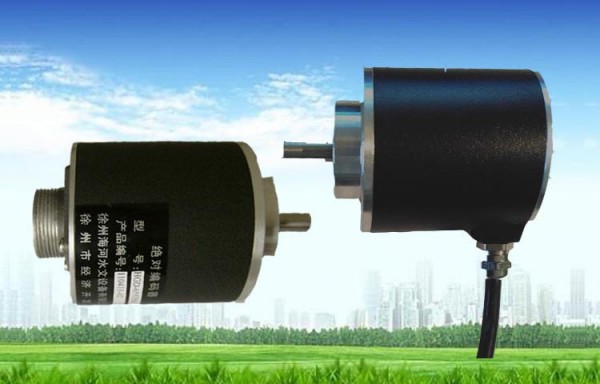

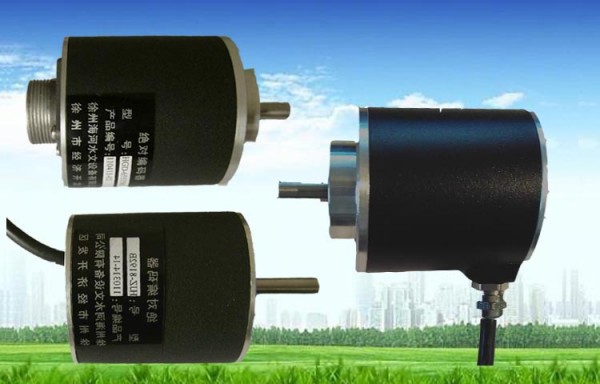

HGD-光电 对编码器

2

主体直径数

60mm

3

编码器的输出码数（格雷码）

65536

4

连续圈数

64圈

5

输出信号
用户可根据需要选择输出信号方式，可方便二次仪表、PLC、计算机系统进行数据采集。

A-4-20mA标准模拟量
B-并行格雷码输出
M-串行RS485输出（ModBus协议））
S-同步串行接口SSI

6

输出形态

并行信号时：O-集电 开路负逻辑输出 P-集电 开路正逻辑输出
E-电压输出正逻辑（高电平为“1”） F-电压输出负逻辑（高电平为“0”） K-开关触点输出；其它—(注：不标明时默认为集电集开路负逻辑输出)

7

输出方式

H-航插后出；Y-引线后出

8

增量方向

N-逆时针增量 S-顺时针增量（注：不标明时，默认为逆时针增量）

9

工作电压

光电编码器工作电压：DC12-24V或根据用户要求定做

10

工作特性

使用环境温度：-20℃～+75℃（不结露）
保存环境温度：-25℃～+80℃

消耗电流：≤60mA

响应频率：10KHz

启动转矩：≤2.5×10-3Nm

允许 高机械转速：1000rpm
轴允许负载：径向40N 轴向30N

防护等 ：IP64
