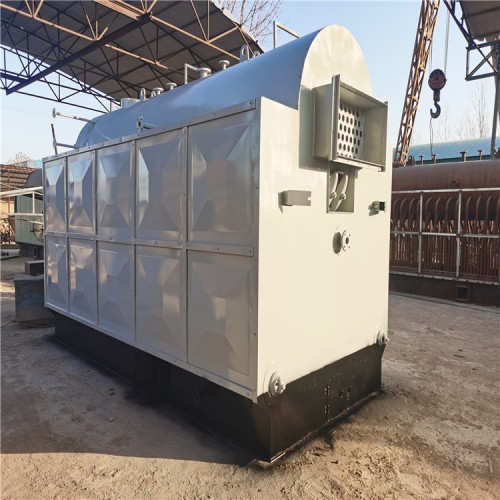

DZH4-1.25-T型产品为单锅筒纵置式活动炉排锅炉。
该锅炉换热系统由锅筒、左右集箱、水冷壁组成，主要受热面有炉膛水冷壁，部分锅筒和锅筒内对流管束。
本产品出厂时由五大部分组成：锅炉主体、省煤器、烟风道、除尘器、管路系统。其中前四部分已在厂内制造完毕，运输至安装现场进行组装即可，可大大缩短安装周期，并可保证产品安装质量。
该产品有如下特点：
⑴.采用单锅筒纵置布置，结构紧凑，占地面积小，火焰充满度好。
⑵.锅炉炉膛采用弯曲的水冷壁管和锅筒及左右集箱的形式，能自由向上膨胀。
⑶.水冷壁均采用光管水冷壁，易于制造和加工。
⑷.锅筒内对流管采用滚制螺纹烟管提高工作介质的绕动增加换热。
⑸.外包装护板采用压制护板，外形美观。
⑹.采用高热阻材料作为 热层，保温性能良好。
二.4吨蒸汽锅炉参数：
额定蒸发量：D=4t/h
额定蒸汽温度：t=194℃
额定蒸汽压力：P=1.25MPa
给水温度：tgs=20℃
排烟温度：168.03℃
排烟处过量空气系数：1.65
锅炉效率：η=81.48%
锅炉排污率：3%
辐射受热面积：13.1㎡
对流受热面积：83.09㎡
省煤器受热面积：64.8㎡
锅炉水压试验压力：1.65MPa
设计燃料：生物质颗粒
燃料耗量：1032.9Kg/h
设计燃料低位发热值：12.666MJ/kg
本体耗钢量：5513.46Kg
钢结构耗钢量：3791.9Kg
炉排耗钢量：1005Kg
鼓风机：4-72-4.5A 7.5kW电机
引风机：Y5-47 NO;6C 18.5 kW电机
给水泵：1.5GC-5×7 7.5kW电机
总耗电功率：33.5kW
