SS0102K 测速传感器

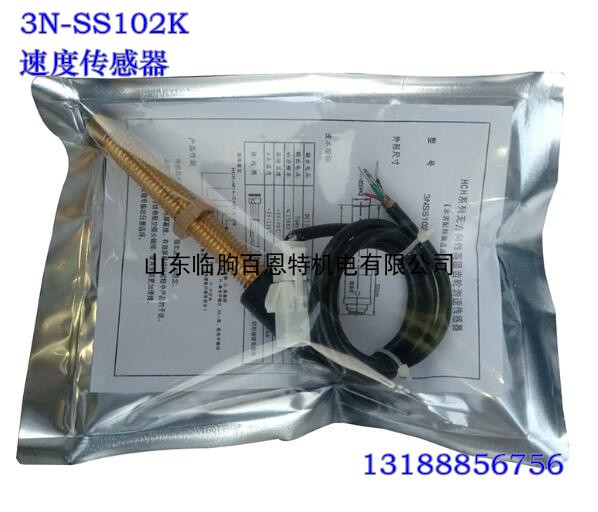

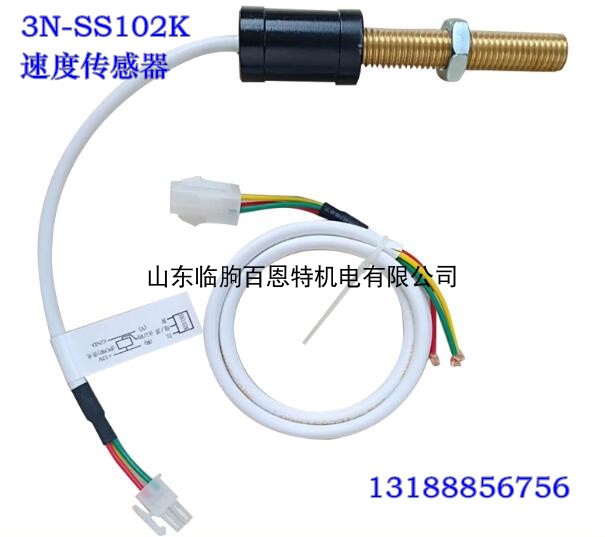

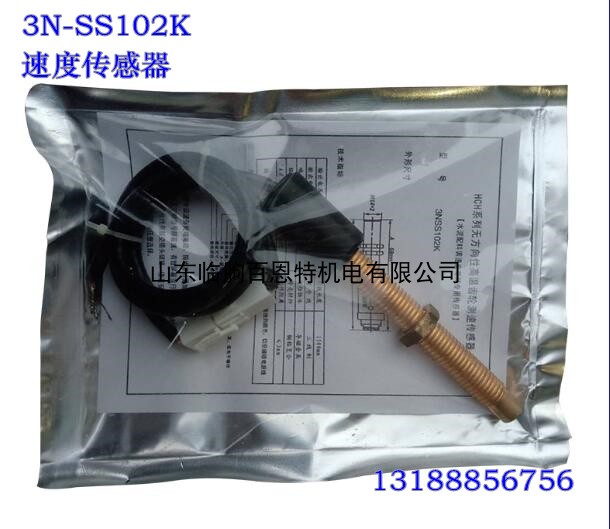

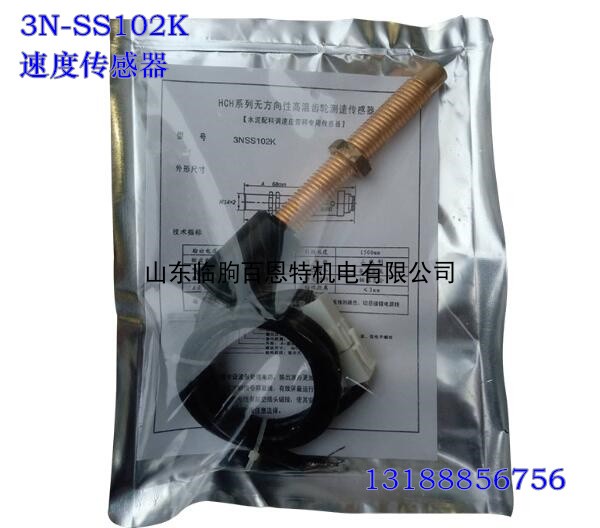

3N-SS102K(SS0102K)测速传感器
1. 功能：3NSS102K是用于测量速度的器件，它的工作端面能感应黑金属材料的运动,从而能够测出齿轮，齿条等物体的运动速度,常用于需要测量运行速度的场合。如3N-PT调速称和3N-TJL螺旋粉料称等。
2. 能够检测的金属材料：铁，钢，铸铁，铸钢等。
3. 有效距离：0.5～1.5mm。
4. 工作频率：0～3000HZ。
5. 工作电压：10～16VDC。
6. 接线功能：红，黑，黄。
7. 工作原理：
8. 外形尺寸：
9.产品优势：
A. 工作频率高。
B. 外壳结构强度高，适合于工作生产现场。
C. 速度可以从“1”开始。
正规的安装方法
如何延长测速传感器(SS102K)的使用寿命
1: 设计寿命：
SS102K 的设计寿命是连续使用 5 年，在现场使用的大多已超 5 年,有些已超 8 年。
2: 损坏的原因：
从损坏的传感器情况统计，99.7%都是机械刮磨传感器的工作端面造成的硬伤损坏。这种损坏是无法修复的。发生这样的情况；不只是造成了经济损失和增加了器件的进口，更糟的是浪费了资源和宝贵时间。
3: 解决问题的方法:
现在，将正规的安装工艺和过程详细描述出来，您只要严格按照此过程去做，便可保证很长时间不再会有测速传感器损坏。
4-1. 保证测速齿轮不偏心:测速齿轮(9)在安装到电机尾轴(8)上之后，要有较好的同心度和正常的配合。转动时齿轮外边沿的偏心不能超过0.15~0.2mm。因为电机的尾轴头在电机生产时并没有精密加工，因此每个电机的尾轴头的直径都可能有很大的不同，尤其在互换和维修后要更加注意。如果发现齿轮偏心， 定要重新加工或重新定购 件。
4-2. 测速轮必须要固定好:测速齿轮(9)固定到电机尾轴(8)上，是由紧固螺丝钉(5)完成的。如果是新换的电机,必须在对正螺丝(5)的前端顶住位置的电机轴(8)上钻 个孔，深度6~8mm，以保证螺丝(5)能顶到此孔窝中。拧紧螺丝(5)之后，用力晃动 下齿轮(9)，保证真正固定好没有松动。在螺丝(5)的螺帽上有 条开槽，用 根铁丝(或铜丝)卡入此槽中，拉向附近的孔中( 般孔在风扇叶片上)穿过。千万注意；拉力的方向应是向着拧紧螺丝(5)的方向，千万不能相反。把金属丝拧好，扎 道就可。金属丝两头要拧到 起至少15mm。拧紧不松动。剪去多余部分。 后用力晃动 下齿轮(9)，并转几圈检查它是否偏心。再检查螺丝(5)和金属扎丝是否牢靠。如有不妥， 定要拆下重新安装。
