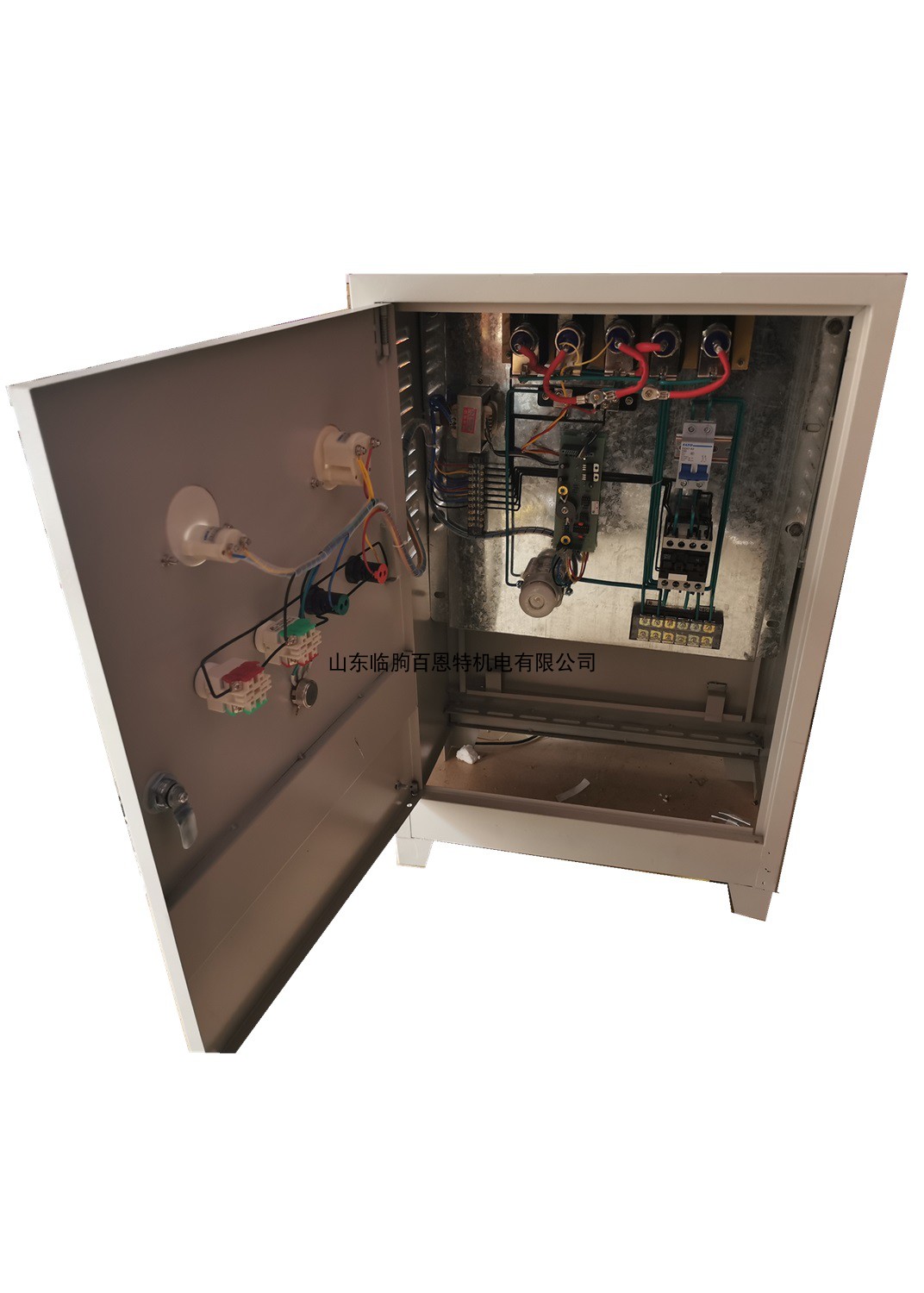

此型号控制柜免维护，省去了使用和过程中不必要的麻烦与劳动强度，是大型公司 选的产品

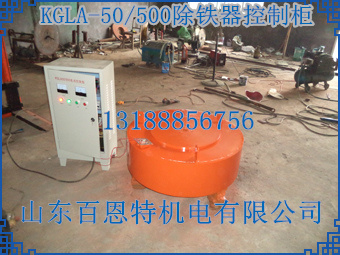

KGLA电磁除铁器控制箱（柜）使用说明
、 主要结构
该电源箱（柜）采用桥式整流电路，输入电压为220V或380V，直流输出端与负载磁铁线圈形式固定闭合回路，并附有续流二 管，以防二次过压损坏设备。控制部分采用 进的集成电路，线性好，可在线路板上限流，带隔离，调整方便。
二、 技术规范及工作条件
1、
|
型号 |
输入电压 |
直流输出电压 |
大输出电流 |
工作方式 |
|
KGLA20/500 |
220V |
0-190V |
15A |
连续 |
|
KGLA30/500 |
220V |
0-190V |
20A |
|
|
KGLA30/500 |
380V |
0-300V |
20A |
|
|
KGLA50/500 |
220V |
0-190V |
30A |
|
|
KGLA50/500 |
380V |
0-300V |
30A |
2、周围介质温度不得超过±40℃，相对湿度不大于80%。
3、周围环境无腐蚀气体。
三、使用步骤
1、检查负载（电磁线圈）正常情况下，线圈接线至接线端子的输出端。
2、接入电源前应将控制箱面板上的电源开关拨至关（或OFF），“输出调节”电位器应左旋至 小。
3、将220V（或380V）电源接入KGLA接线端子的“电源”上。
4、将电源开关拨至开（或ON）上，此时电源指示灯亮。
5、将“输出调节”电位器慢慢右旋使用电流表或电压表指示在额定数值上，工作正常。
6、停止使用时应 将“输出调节”电位器左旋为零，然后电源开关关置于关（或OFF）状态，操作完毕。
四、注意事项：
1、本机应可靠接地。
2、开机前必须将“输出调节”点位器左旋至零（ 小）。
