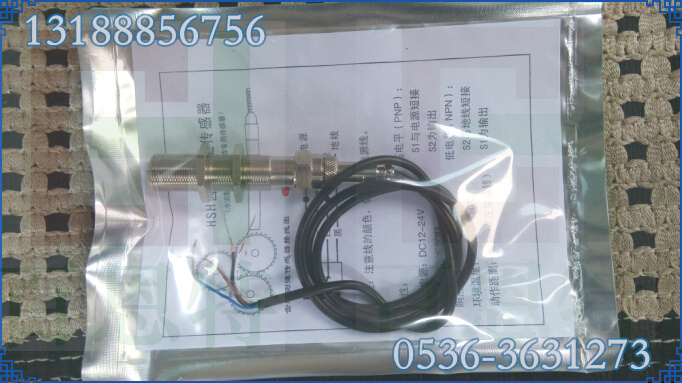

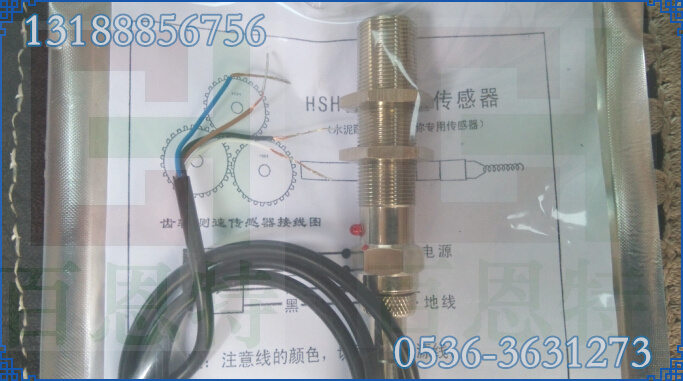

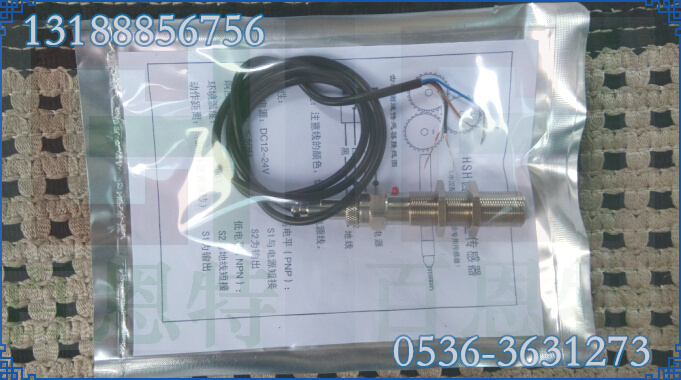

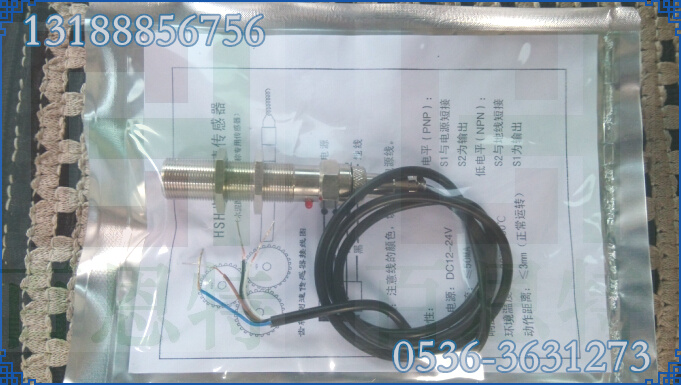

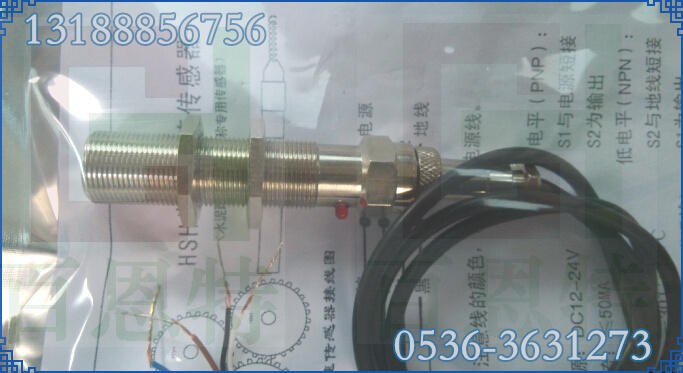

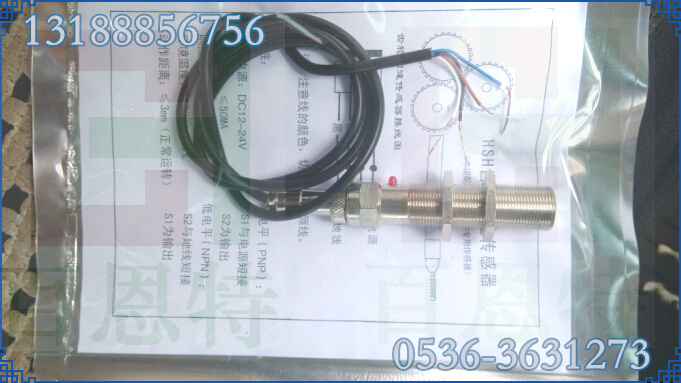

GTS齿轮速度传感器是 种 进的速度传感器，用于非接触检测旋转体转速，
-
测量范围是1转~20000转/分钟，输出的方波信号可以直接和TTL、CMOS等
电路接口、构成转速测量/控制系统.
GTS产品采用圆管防水型结构，具有防水、防尘、防油污的优点，能在恶劣环境中可靠工作，特别适用于工业控制和军事项目。
、基础技术性能
1、额定检测距离：2mm
2、检测频响：1Hz~10KHz
3、测速范围：1~20000rpm（与合适的齿轮配套）
4、有工作电压 性保护和输出短路保护
5、工作温度-20~75℃
二、电气性能
1、工作电压：12~30VDC
2、静态功耗电流：≤30mA
3、 大输出电流：50mA
4、输出低电平电压：≤0.5VDC
5、上升沿时间：≤2us
6、下降沿时间：≤2us
7、输出方式：NPN集电 开路输出（OC），方波、占空比50±20%
三、检测齿轮
1、模数：m≥1
2、齿轮厚度：≥4mm
3、齿形：渐开线或梯形直齿
4、齿轮材料：导磁材料（如45#钢）
四、使用说明
1、传感器外形尺寸见图1、安装时用传感器自带的螺母固定在安装孔上，固定装置建议
采用非导磁材料（铜、不锈钢等）传感器应正对齿面安装，齿面和传感器前端面的间 距 不应大于额定检测距离。
2、检测齿轮可以是机器中已有的工作齿轮或是 个专用齿轮，但应符合项三的规定，应尽
可能用较小的检测距离，齿轮也应尽可能采用高导磁材料较大的模数。
3、实际 的测速范围根据齿轮的齿数N而不同，可由下式计算：
测速范围下限：Vmin= (rpm)；测速范围上限：Vmax= (rpm)
4、接线图见2。 传感器外壳与屏蔽线屏蔽层相连，用户应在接收端将屏蔽层接系统地
5、为增强信号抗干扰能力，传感器可采用电流输出，并在接收端用光电耦合器进行隔离 -
