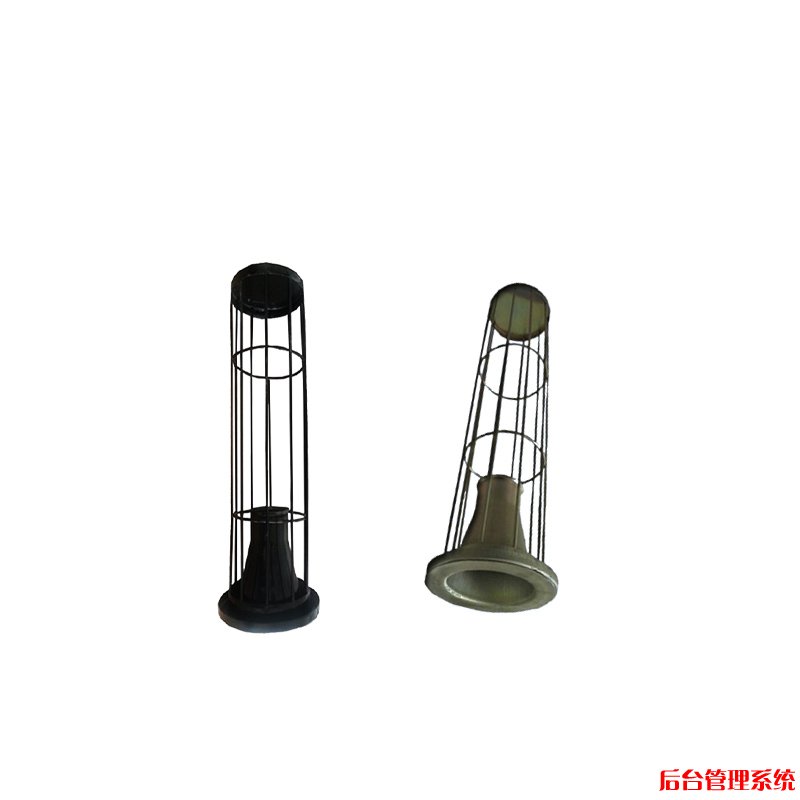

除尘骨架又称除尘袋笼，是滤袋的“肋骨”，采用专用设备 次焊接成型，材质为铁丝或不锈钢丝，表面后处理采用镀锌、喷塑、有机硅等方式。除尘骨架是袋式除尘器不可缺少的主要配件之 ，它可以可兼容六、八、十、十二、十六、十八、二十、二十四根筋， 除尘骨架的作用是非常大的，被广泛应用在冶金、化工、焦化、发电、有色冶炼、钢铁、建材、煤矿等行业。根据形状可分为圆形.椭圆形.扁形.信封形.梯形.星型.弹簧型.异型，也根据客户要求定制各型号的除尘骨架.通常除尘器笼骨的标准规格可分为：Φ110、Φ115、Φ120、Φ125、Φ130、Φ135、Φ145、Φ200。还可以制作多种规格，因为笼骨（袋笼、龙骨）的自动焊接设备焊接直径是可调节的，也可以根据可以需求定做加工。
1.笼式除尘骨架要求支撑环和纵筋分布均匀,并应有足够的强度和刚度,能承受滤袋在过滤及清灰状态中的气体压力,能防止在正常运输和安装过程中发生的碰撞和冲击所造成的损坏和变形.
2.滤袋骨架所有的焊点均应焊接牢固,不允许有脱焊.虚焊和漏焊滤袋骨架与滤袋接触的表面应平滑光洁,不允许有焊疤.凹凸不平和毛刺。拉簧式骨架要有足够的圈数和弹性,拉开后间距要均匀.
3.滤袋骨架表面需经过防腐蚀处理,根据不同需要进行电镀.喷塑或涂漆,如用于高温,其防腐蚀外理应清满足使用温度的要求.
4.除尘袋笼有整体、分节两节或三节，除尘袋笼的垂直度6M正负1mm。除尘袋笼有镀锌、喷塑、有机硅处理。
喷塑除尘骨架：喷塑除尘器骨架是将焊接好的除尘骨架进行酸洗与磷化后，将油污、锈迹、灰尘等清洗干净，在除尘骨架的外表面形成 层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力。将除尘骨架利用电晕放电现象使塑粉吸附在工件表面形成 层厚度的粉末涂层，然后经过...～220℃的烘烤,使塑粉熔化黏附在除尘骨架表面，形成 层保护层延长骨架的耐温性与使用寿命。
有机硅除尘骨架：有机硅除尘骨架使用温度可在280℃左右的工矿环境使用，瞬间使用温度可达300℃。在 些特定环境可代替不锈钢除尘骨架，降低企业的制造成本。有机硅除尘骨架的制作和喷塑除尘骨架的制作流程 样，只是在烘干过程中比喷塑除尘骨架的温度和时间要高，在除尘器骨架表面喷涂的粉末为有机硅粉。有机硅粉在自然环境下的使用寿命可达几十年，经有机硅处理的除尘骨架具有优良的耐热性和耐低温外，还具有优异的拒水性，可延长除尘骨架的使用寿命，带来有机硅特有的优异性能。
镀锌除尘骨架：镀锌除尘骨架采用冷镀锌也叫电镀锌，利用电解设备将除尘骨架经过除油、酸洗、后放入成分为锌盐的溶液中，连接电解设备的负 ，在管件的对面放置锌板，连接在电解设备的正 接通电源，利用电流从正 向负 的定向移动就会在除尘骨架上沉积 层锌。经镀锌处理的除尘骨架外观光滑、无锌瘤、毛刺，呈银白色或彩色，具有很好的耐酸、耐碱性是目前常用的 种除尘骨架。
关于除尘骨架的选择
除尘骨架和布袋之间外径相差尺寸具体要看布袋材质，如果布袋是常温，既涤纶针刺毡、防静电涤纶针刺毡、拒水防油涤纶针刺毡、三防涤纶针刺毡、208、729、黄中温涤纶针刺毡等，除尘骨架的外径和话板孔内径需要相差10mm间隙；但是，如果除尘布袋材质是氟美斯针刺毡、或者是玻璃纤维针刺毡的话，那两者之间间隙少要达到15mm才可以； 个原因，除尘布袋厚度不同！布袋除尘骨架尺寸要根据除尘布袋的尺寸来确定，除尘骨架测量把握5点，测量除尘花板的直径，外径的尺寸要小于花板及除尘布袋内径的尺寸。除尘骨架圈梁的间距是200是基本定型的。除尘骨架总长度小于除尘布袋5公分，或是尽量短 些，不要过长，否则除尘布袋受力于除尘骨架。比如除尘布袋尺寸是ф133*2000mm的，那么布袋除尘骨架就得选ф125*1980mm的。除尘骨架的尺寸要小于除尘布袋的尺寸。除尘器骨架外径尺寸测量后的直径以生产商的标准尺寸*接近的为加工尺寸*，这样可以省去 些额外的模具制作及消耗。。本公司将采用全自动化生产流水线，减少人工失误，提高除尘器除尘器骨架使用效率和使用寿命。
