电压暂降、短时中断是由电网、变电设施的故障或负荷突然出现大的变化所引起。在某些情况下会出现两次或更多次连续的跌落或中断。电压变化是由连接到电网的负荷连续变化引起的。
2、试验目的：
建立*种评价电气和电子设备在经受电压暂降、短时中断和电压变化的抗扰度的通用准则。
3、周波跌落发生器DRP61011TA介绍：
电压跌落发生器DRP61011TA产品是针对电压暂降、短时中断等抗扰度试验的要求而专门设计的高精度干扰模拟器，为评定与低压电网连接的电气和电子产品对电压暂降、短时中断等干扰时提供*个评定依据，产品完全符合IEC61000-4-11和GB/T17626.11标准的要求，具有智能化、性能稳定、操作便捷等特点。
4、产品特点：
● 符合IEC61000-4-11，和GB/T17626.11，*新标准；
● 中英文切换，使用更方便；内置温湿度显示。
● 可编程操作，实现*键完成设定功能；
● 超大屏幕显示，全智能控制，使用进口程控高压电源，可靠性好；
● 内置多种用户自定义模式，编程模式，操作方便；
● 内置智能型耦合/去耦网络，试验更方便
● 内置RS232接口，可选配测控软件实施远程控制

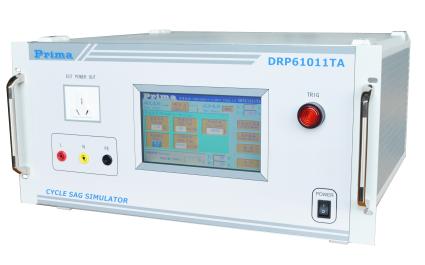

5、产品图片：
6、技术参数：
|
项 目 |
DRP61011TA |
|
电压变化范围 |
0% ～ 120%（＜5%） |
|
电压变化的持续时间 |
1—9999半周 |
|
切换相位设定 |
0 °～ 360 °或异步（＜±10%） |
|
电压变化的重复次数 |
1—60000 次 |
|
电压变化的间隔周期 |
1—9999 半周 |
|
工作方式 |
自动，内部触发 |
|
被试设备的容量 |
单相,AC220V,10A |
|
工作电源 |
AC220V 50/60Hz |
|
环境温度 |
15 ℃ -35 ℃ |
|
重量 |
30kg |
|
峰值冲击电流 |
500A |
|
外形尺寸 |
450×445×235 mm |
