触摸式全智能静电放电发生器分三个系列，P系列，T系列，H系列。T系列产品采用7.0英寸彩色触摸屏操作，完全符合并超越EN/IEC61000-4-2和GB/T17626.2*新标准相关要求。
*、设备工作电源要求
1、输入电压：单相 AC220V±10%(中国大陆)
2、频率：50/60Hz
3、相数：单相 3 线制（L—N—PE）
4、电压分辨率：1V
5、输出电压波形畸变率≤5%
6、总功率：MAX 250W
二、设备主要功能和特点
1 、符合EN/IEC61000-4-2和GB/T17626.2*新标准相关要求；
2 、7.0寸触摸屏、中英显示，操作方便；
3、采用进口程控高压电源，性能稳定；
4、体积小，携带方便
5、内置温湿度显示、实时高压显示，
6、内置国标模式、用户自定义模式，编程模式，增压模式，操作便捷；
7、*高测试电压达到20KV
8、根据测试标准不同可以方便更换放电模块；
9、放电枪头可自由更换；
10、内置RJ45和RS232接口，可通过电脑实施远程控制，自动记录实验数据，保存打印测试报告。
三、设备使用环境要求
户内使用；
1、海拔高度不超过1000米；
2、环境温度为－10℃～＋40℃；?
3、相对湿度不大于85％；?
4、无导电尘埃、无火灾及爆炸危险、无腐蚀金属和*缘的气体
5、电源电压波形为正弦波,波形畸变率<5%；
6、接地电阻不大于0.5Ω；
四、设备设计制造依照标准
1、GB/T17626.2
2、EN/IEC61000-4-2
3、ISO10605
4、GB/T19951
5、ITU-TK.20
6、IEC61000-6-1
7、IEC61326
8、ISO14304
9、IEC61340-3-1
10、GR 1089
11、EN61326
五、主要技术参数
|
参数 |
ESD61002TA |
|
输出电压 |
0.2～±20kV精度5%, 实时高压在线显示 |
|
输出电压*性 |
正 / 负,正负交替 |
|
放电电容 |
150PF (可定制) |
|
放电电阻 |
330Ω (可定制) |
|
放电电流上升时间 |
0.6 ～ 1ns |
|
静电保持时间 |
>5s |
|
工作形式 |
放电时间间隔可以设置在 0.05 ～ 99.99s 之间，可满足各种操作方式，如 20PPS 放电； 设置值小于 0.05s 时，是单次放电 |
|
放电次数设定 |
1 ～ 9999 或无限次 |
|
放电形式 |
接触放电 |
|
空气放电 |
|
|
放电次数 |
可预设置 1-9999 次或无限次 |
|
触发方式 |
1.自动 2.手动 3.电压自动渐升 扫描 |
|
仪器工作状态指示 |
前面板LED指示、LCD显示 |
|
仪器接地连接方式 |
使用扁平接地线 |
|
上位机 |
RS232、RJ45接口 可联机打印测试报告 |
|
设备工作电源 |
AC220V ± 10%,50/60 Hz (限中国大陆) |
|
保险丝 |
3A |
|
*大功耗 |
250W |
|
环境温度 |
15 ℃ -35 ℃ |
|
主机尺寸 |
350×360×175 mm |
|
重量 |
约10kg |
六、产品原理图：

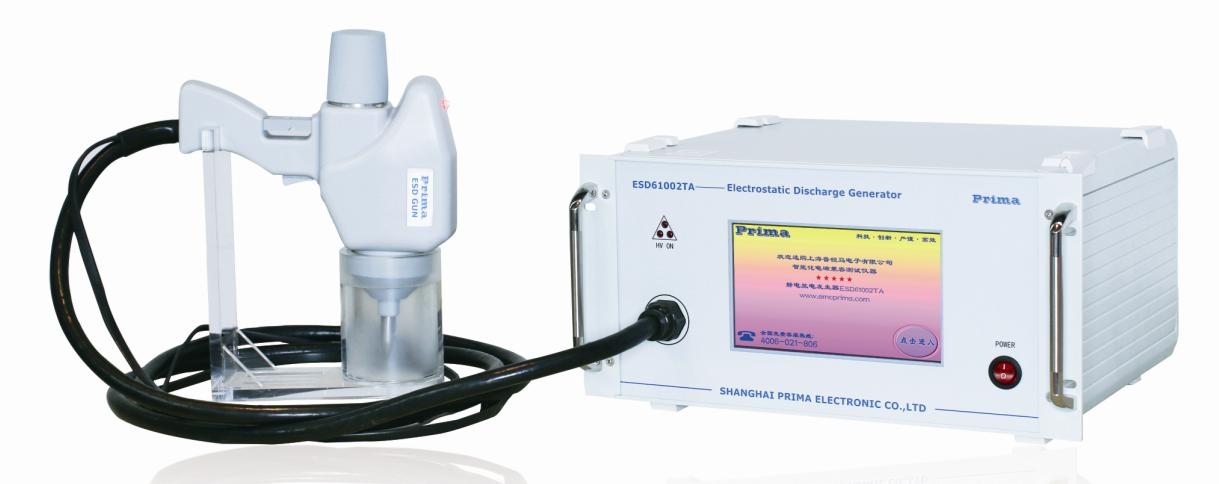

七、设备图片

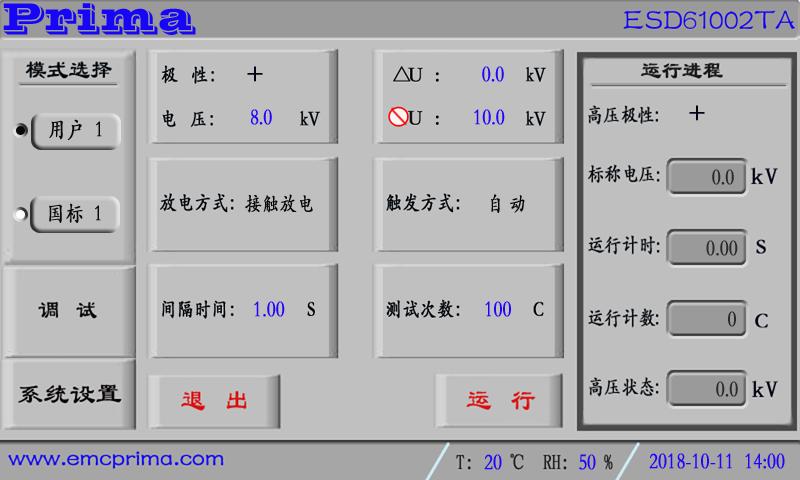

八、产品界面

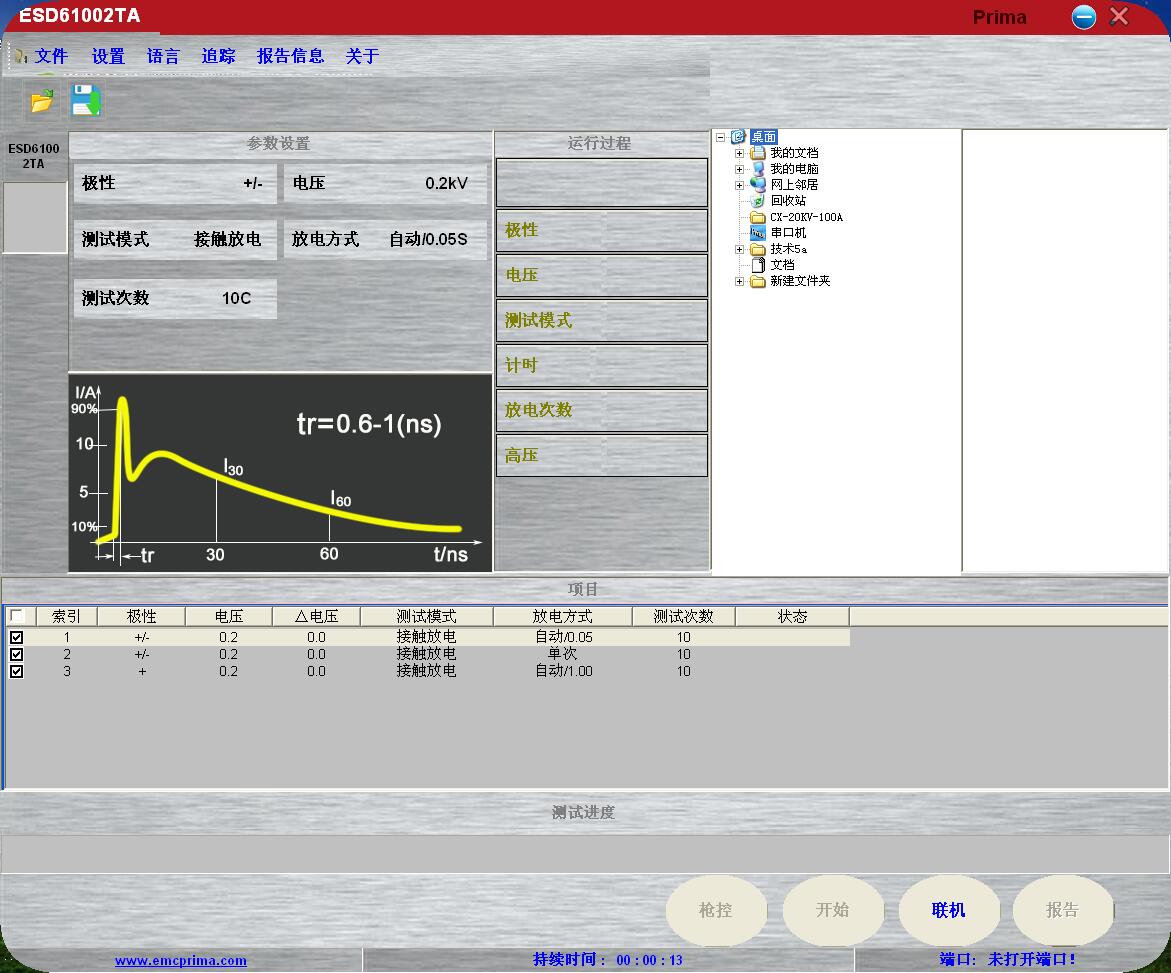

九、上位机软件（选配）

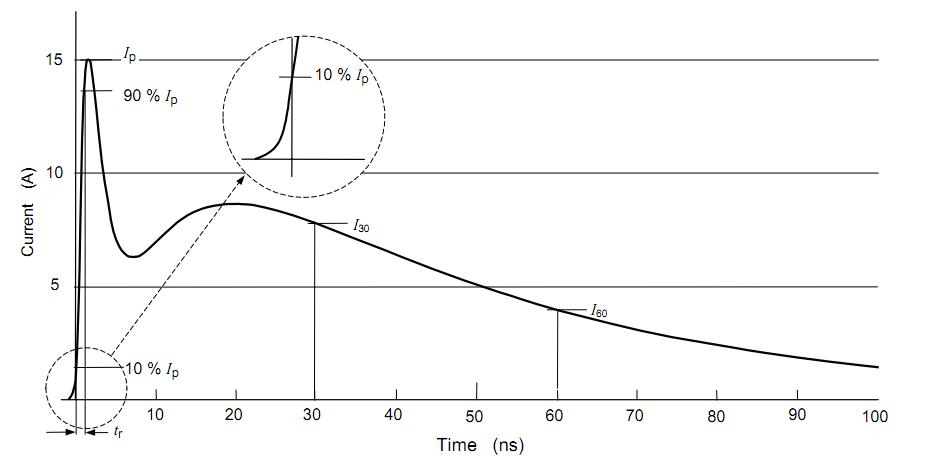

十、标准定义波形

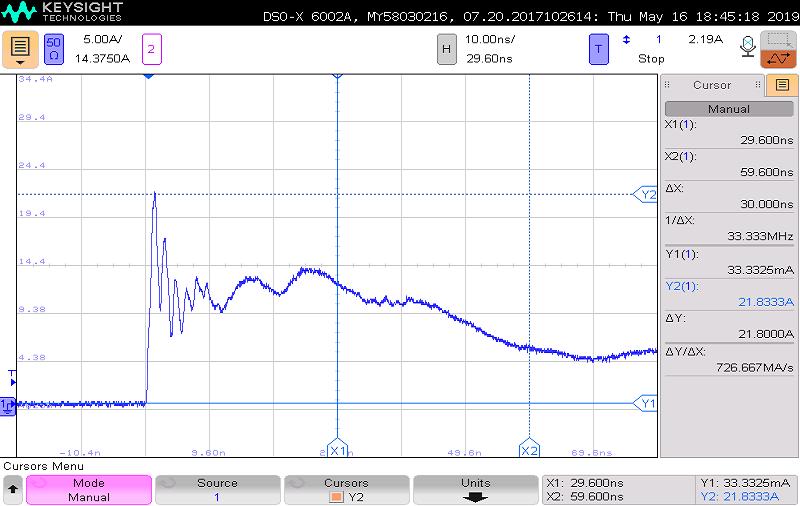

十*、实测波形
十二、实验配置：标准静电放电实验环境ESD-DESK
静电放电实验桌是为静电放电试验而专门设计的试验装置，符合EN/IEC61000-4-2和GB/T17626.2标准，也可以用于脉冲群和衰减振荡波的抗扰度试验。
标准静电放电实验桌规格：
|
台式设备 |
|
①试验台(1600×800×800mm) |
|
②参考接地板(2700×1800×1.5mm) |
|
③垂直耦合板(500×500×1.5mm) |
|
④水平耦合板(1600×800×1.5mm) |
|
⑤*缘衬垫 |
|
⑥带电阻的电缆线（470kΩ*2） |
这套试验配置是针对静电放电试验专门设计的，符合EN/IEC61000-4-2和GB/T17626.2标准的要求，对提高静电放电试验的重复性和可比性有重要作用。根据被试设备不同，静电放电试验有台式和落地两种配置，ESD-DESK则是两种配置的组合。本配置还可以用于脉冲群和衰减振荡波的抗扰度试验。

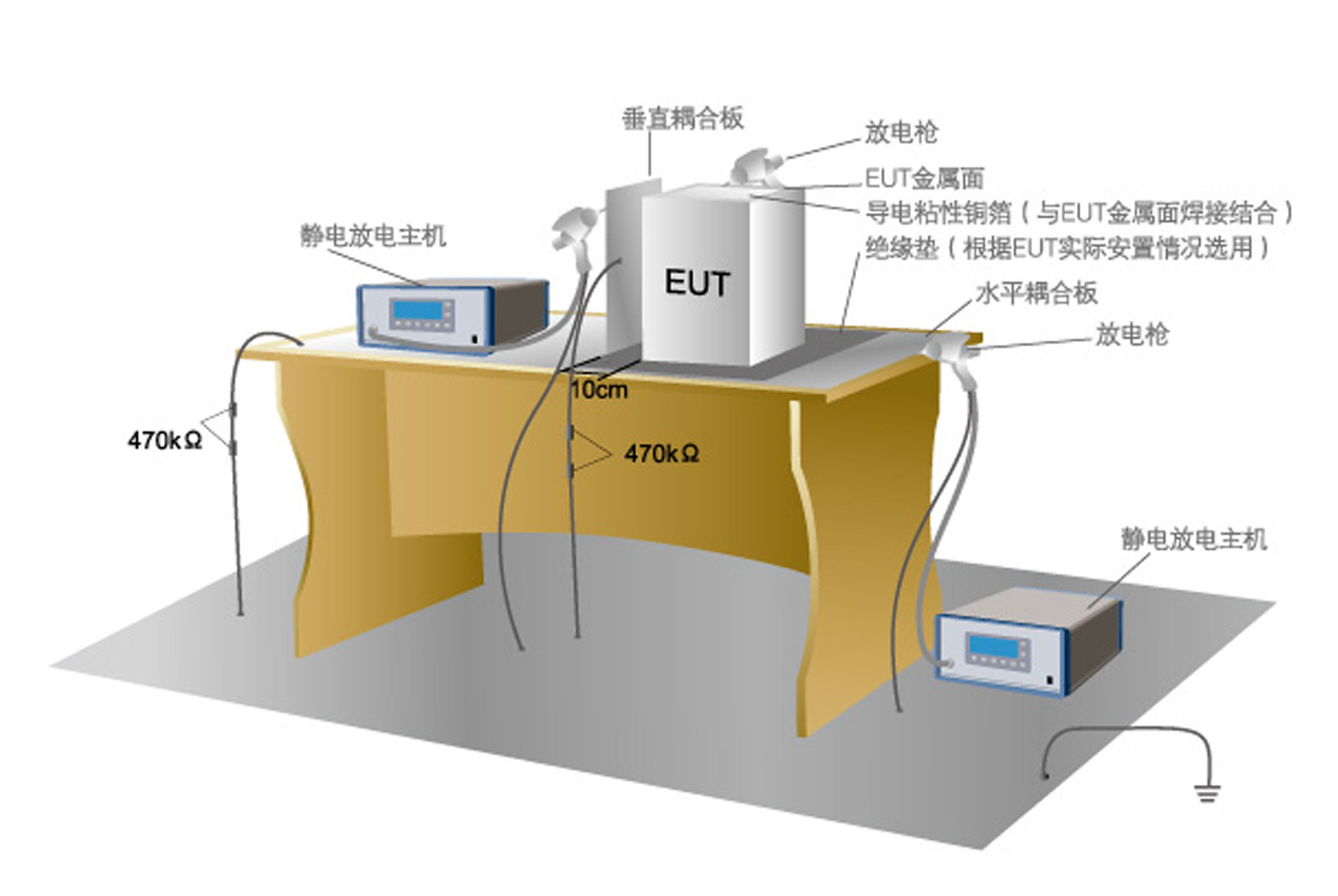

静电放电抗扰度试验配置示意图：
