牙科手持设备电动马达测功系统主要用于牙科手机使用的牙科低压电动马达、微型空心杯高速电机、微型牙科无刷电机等类似产品的测试，牙科低压电动马达广泛应用于牙科直手机、牙科弯手机、牙钻机、高速气涡轮手机、抛光手机、旋转牙髓学、牙根管封闭、口腔修复螺丝刀、牙科手术器械等，牙科手机电动马达测功机可用于牙科电动马达产品的电压，电流，输入功率，频率，功率因数，转速，转矩，输出功率，效率等功能检测；适合广大牙科ME设备生产厂*、牙科手机电动马达厂*、科研院校、医疗器械检验中心和医学实验室研究机构使用。
二、满足执行标准：
1） GB 9706.260-2020 / IEC 80601-2-60:2012《医用电气设备 *2-60部分:牙科设备的基本安全和基本性能专用要求》；
2） YY 1045-2021 《牙科学 手机和马达》；
3） EN ISO 11498-1999《牙科手持器械.牙科用低压电动机》；
4） YY 0836-2011《牙科手机牙科低压电动马达》。
三、设备特点：
1) 国际上唯**部设计用于测试微型高速电机的测功机；

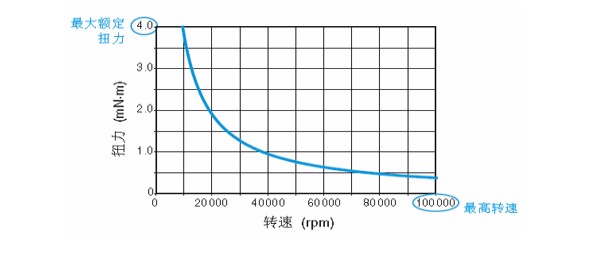

2) 扭力：2.0 mN·m 及 4.0 mN·m (0.28 oz·in to 0.57 oz·in) 两档，可轻松转换；
3) 转速：*高可达 100,000 rpm ；
4) 功率：4 W ；
5) 低惯量；

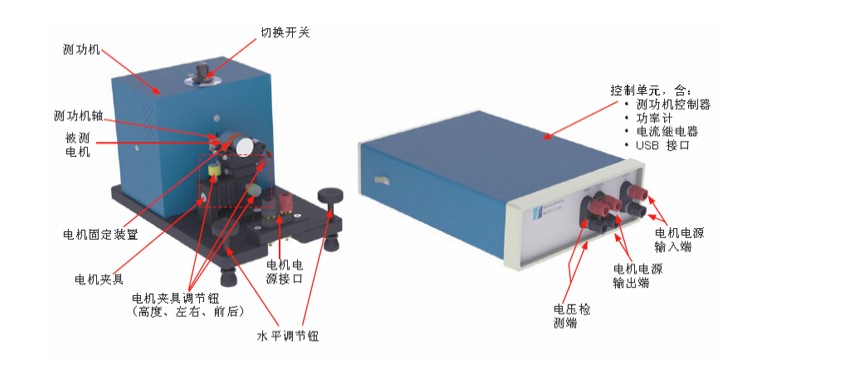

6) 完整的微型测功机系统包括：
磁滞测功机：提供独立于转速的精确扭力负载；
电机夹具：提供适用于电机直径为 5 mm 到 30 mm 的夹具；
专用的电子仪表：整合测功机控制器，电参数 表，继电器，USB 接口于*体；
电机测试软件：适用于微型测功机的 Magtrol *新版本 M-TEST 5.0 软件；
使用简单的校正软件；
所有必需的连接线；
校正砝码：5 g 和 10 g。
四、设备结构及工作原理：
工作原理：
1） 转速测量：微型测功机使用光纤编码器原理来测量转速。每*光栅产生*个电子脉波，并转换为转速信号 rpm；
2） 扭力量测：磁滞刹车器用来产生制动被测电机的力量，此时所产生的扭力加到了刹车器的转子/轴组合上，并产生了反作用扭力。藉由刹车器钟摆装置的角度可由微型测功机软件 M-TEST 5.0 测得其扭力值。
五、系统技术规格：
|
1、测功机 |
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
设备电源需求：14 VA；工作电压：85 – 264 VAC, 60/50 Hz。 *注意：刹车器在连续滑差功率下运行4个小时以内是被允许的。但是，如果延长测试时间在高温下运行将导致线圈和轴承的过早损坏。限制测试循环的时间和线圈的温度会有效防止过早损坏。对于长时间间隔的连续负载使用，刹车器线圈的温度必须保持在100°C以下；监控刹车器表面的温度可以获取足够的参考。
|
||||||||||||||||||||||||
3、马达测试软件功能：
M-TEST 5.0 软件是* 套设计*进，可用来在Windows 操作系统下进行数据采集的马达测 试软件 。 与 Magtrol 马达测试设备搭配使用，M-TEST 5.0 具有以下测试功能以协助用户判断被测马达的性能与特性；
坡道测试：选择不同的惯性补偿方式，测试空载到堵转的数据，也可以增加检测特殊的扭力转速点；
曲线测试：测试速度，扭力，电流，输入输出功 率和开环模式。可以调节采样率及使用特殊控制方式从*个点跳跃或增 加、减少到另*个点；
生产线或全检测试： 选择电流，输入功率，转速，扭力和 输出功率等用户指定的数值。

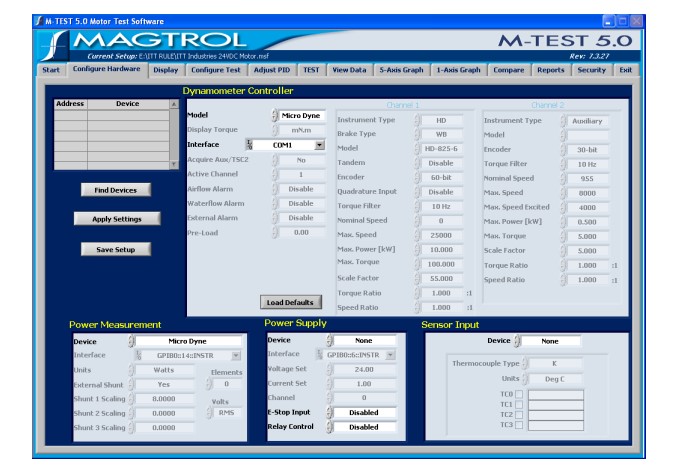

4、数据采集界面：
5、电源量程（直流）
输入电流（隔离）：±5 A；
输入电压（隔离）：±30 VDC；
变换速率：15/second/input；
精度：Up to 0.02% ；
对地*缘：50 VDC；
通道*缘：100 VDC。
6、电机尺寸范围
电机直径：5 mm～30 mm；
电机长度：5 mm～50 mm；
电机轴径：0.75 mm～3 mm；
*大负载荷重：100 g；
电机夹具调节范围 ：X/Y/Z ±5 mm (各轴)；
*大间隙：0.005 mm；
旋钮每转*周之行程：0.318 mm。
六、设备使用环境：
测功机工作环境要求：
操作温度：0 °C to +70 °C ；
相对湿度：< 60% 不凝露；
电磁兼容性：符合 IEC 61326:2002要求。
七、设备实物图片：
