无锡亚威龙门加工中心LP3025
点击图片查看原图
产品: 浏览次数:0无锡亚威龙门加工中心LP3025
品牌: 台湾亚崴
单价: 1300000.00元/台
最小起订量: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2025-01-19 10:04
  询价
详细信息
 亚崴龙门加工中心,做工精细,精工细作,高品质高配置高精度,模組化的直結式 / 內藏式高速主軸,提供不同的切削特性,滿足任何精密模具的加工需求三軸皆採用高剛性滾柱型線性滑軌,兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色,剛性與控制性大幅提升高品級疊式操作門設計,工件上下料與人員操作更 主軸轉速:直結式 8,000 ~ 15,000 rpm 內藏式 12,000 ~ 20,000 rpmX / Y / Z 軸快速進給速率: 24*1 / 24 / 20 m/min. *1 : 依機型尺寸略有不同vphs-construction-intro高剛性結構所有結構件皆透過 FEA 有限元素分析,具有設計化、結構輕量化等優點,確保整機的結構剛性門橋與底座皆採用*體成型的鑄件結構設計,接觸面經過精密手工鏟花程序,確保組裝精度、結構強度及均衡負載底座之 X 軸軌道採用大跨距對稱式中心驅動設計,滾珠導螺桿在運動軸向中心,提供高精度與重負荷之軸向進給能力,避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生.
高剛性結構 體式底座採用複合四滑軌設計,底座尺寸依行程長度比例加大,消除工作台懸垂問題,確保支撐剛性大跨距對稱式中心驅動設計,X 軸滾珠導螺桿在運動軸向中心,提供高精度與重負荷之軸向進給能力,避免因偏置驅動所產生之移動件游離與導軌磨耗不均勻等現象發生配置螺桿減震機構,降低長尺寸螺桿懸垂迴轉之震動

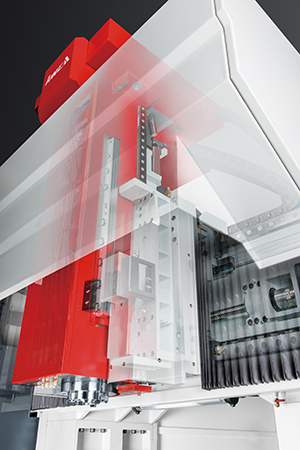

z axis新*代的 Z 軸進給系統

  Z 軸採用伺服馬達直結傳動, ( X、Y 軸亦採用相同的設計),無須油壓缸配重,動態響應極佳,特別適合精密模具的加工需求。

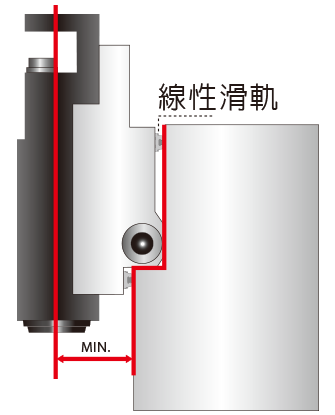

化主軸系統段差式 Y 軸滑軌

  Y 軸採用段差式滾柱型線性滑軌設計,可提升主軸頭、鞍座、橫樑之整體結構剛性,縮短刀具接觸點與橫樑之間距,提升切削能力

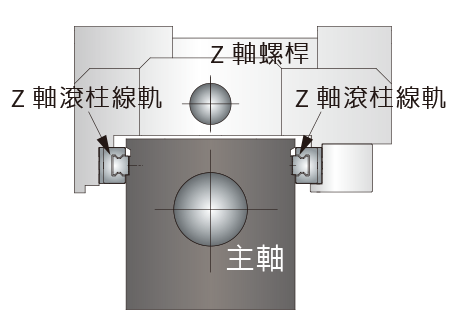

linear_guide_ways中心對稱式主軸

  中心對稱式的主軸系統設計,將主軸、馬達、滾珠螺桿進行的空間配置,有效抑制熱變位與減低不平衡力矩的產生,確保加工精度

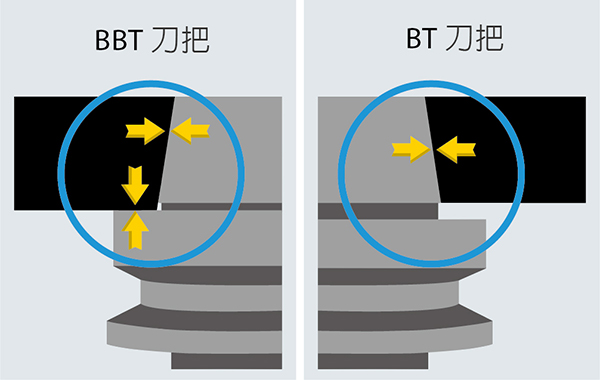

centro_symmetric top TopBBT 兩面拘束主軸

  針對模具加工需求高轉速、長期連續加工的特性,VP-HS 全系列採用 BBT 兩面拘束主軸,可讓主軸的錐度面與端面能同時與刀把緊密貼合,確保高速加工情形下所需的切削剛性

  提高加工精度與可靠度

  確保換刀的重複精度

  提高搪孔的真圓度

  延長刀具使用壽命

big-plus
top Top模組化的主軸規格



列印此頁面 LP-3025 LP-4025 LP-5025 LP-6025

重要諸元

X 軸行程 3,000 mm 4,000 mm 5,000 mm 6,000 mm

Y 軸行程 2,500 mm ( 3,200 mm 選配 )

Z 軸行程 760 mm ( 1,000 / 1,200 / 1,400 mm 選配 )

主軸鼻端至工作台面距離 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 )

雙柱間距離 2,700 mm

工作台

工作台尺寸 ( X 方向 ) 3,020 mm 4,020 mm 5,020 mm 6,020 mm

工作台尺寸 ( Y 方向 ) 2,400 mm

工作台載重量 12,000 kg 15,000 kg 18,000 kg 20,000 kg

主軸

主軸馬達 ( 連續 / 30 分 ) 22 / 26 kW ( 30 / 35 HP )

主軸轉速 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )

  Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 :


  4,000 / 5,000 齒輪式主軸 ( 選配 )


  6,000 / 8,000 內藏式主軸 ( 選配 )


  8,000 / 10,000 直結式主軸 ( 選配 )





主軸內孔規格 BT50 ( ISO50 ) / DIN69871-A ( 選配 )

主軸進給

快速進給速率 X 軸 20,000 mm / min. 15,000 mm / min. 10,000 mm / min. 10,000 mm / min.

快速進給速率 Y 軸 15,000 mm / min.

快速進給速率 Z 軸 15,000 mm / min.

切削進給速率 1 ~ 10,000 mm / min. 1 ~ 5,000 mm / min.

刀庫

刀庫容量 32 支刀 ( 60 / 90 / 120 選配 )

直徑 / 鄰刀空 ? 127 / ? 215 mm

長度 350 mm

重量 20 kg

精度

定位精度 ( JIS B 6338 ) ± 0.015 mm / 全長

定位精度 ( VDI 3441 ) P ≤ 0.025 mm / 全長 P ≤ 0.030 mm / 全長 P ≤ 0.040 mm / 全長 P ≤ 0.050 mm / 全長

重現精度 ( JIS B 6338 ) ± 0.003 mm

重現精度 ( VDI 3441 ) Ps ≤ 0.020 mm Ps ≤ 0.025 mm Ps ≤ 0.030 mm Ps ≤ 0.035 mm

般規格

電力需求 220 ± 10 %

氣壓壓力需求 5 ~ 8 ( 5 ) kg / cm2
