台湾亚崴高刚性立式加工中心，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為 汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用
憑藉 進的研發技術與嚴格的裝配檢驗流程，將 超高性能龍門型加工中心機的剛性、加工效率與精度發揮到
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )

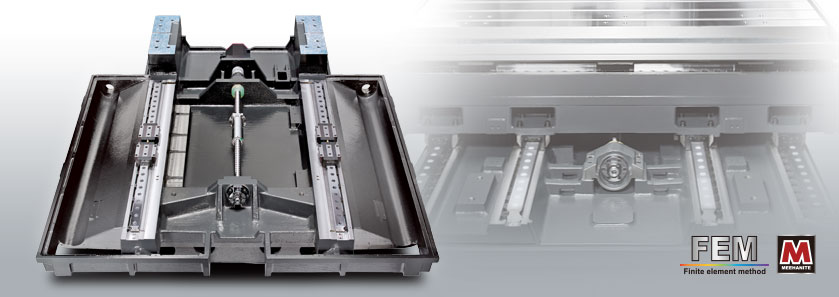

台湾亚崴高刚性立式加工中心，所有鑄件結構皆經過 FEA 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性
工作台採用放射狀加強肋設計，結構強度大幅提升
△
高精度軸向進給系統
三軸進給系統皆採用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確的性能與精度
採用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限
體式螺桿馬達座與軸承座，切削應力可更為均勻分佈於鑄件本體，有效提高軸向系統之整體剛性並避免螺桿旋轉變形
三軸進給可達 48 m/min.
雙螺帽旋轉導螺桿
直結式伺服馬達
體式螺桿馬達座
體式螺桿軸承座
详细内容
NDV-1060
台湾亚崴NDV-1060高速立式加工中心
- X 轴行程 : 1,060 mm
- Y 轴行程 : 600 mm
- Z 轴行程 : 600 mm
- 工作台尺寸 ( X 方向 ) : 1,200 mm
- 工作台尺寸 ( Y 方向 ) : 600 mm
- 工作台载重量 : 700 kg
- 主轴转速 : 直结 15,000 rpm
- 主轴马达 ( S1 / S2 / S3 ) : 11 / 13 / 15 kW
- 主轴内孔规格 : HSK-A63
- X / Y / Z 轴进给 : 36 / 36 / 24 m/min.
- 刀库容量 : 选配 24 T
台湾亚崴NDV-1060高速立式加工中心标准配备
- AICC 2轮廓控制 / 预读 400 单节
/ 加工条件选择功能 / 纳米平滑加工 - 主轴气幕
- 主轴环状喷水
- 主轴冷却系统
- 主轴断电防坠系统
- 底座冲屑系统
- 链式卷屑器
- 切削液系统 ( 含帮浦及水箱 )
- 自动润滑系统
- 变压器
- 全罩式钣金
- 电气箱热交换器
- 油水分离器
- 自动断电系统
- 清洁用水风枪
- 基础螺栓及水平调整螺丝
- 调整工具
