秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 VP系列龍門型加工中心機，具備 進的設計理念以及穩定可靠的機械結構，在小的佔地面積，發揮大的加工效能，是高性價比的機種之 。模組化設計，完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為 汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用，可充分符合您今日與未來的各種加工需求。

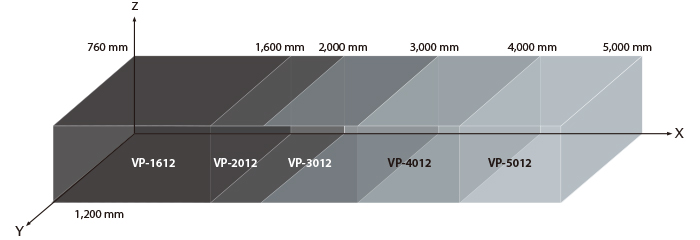

產品地圖 ( 三軸行程 )

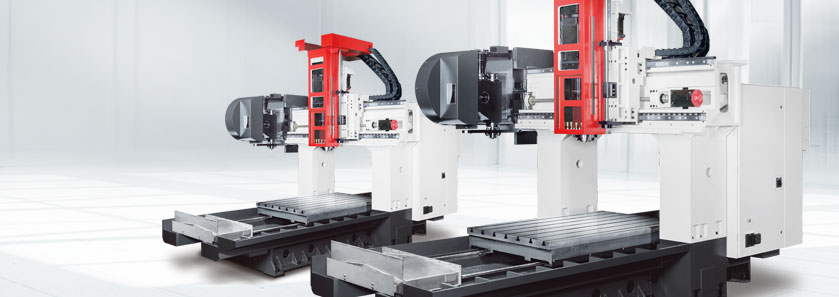

台湾亚崴机电高性能龍門型加工中心機，憑藉 進的研發技術與嚴格的裝配檢驗流程，將 VP 高性能龍門型加工中心機的剛性、加工效率與精度發揮到極致
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求
X、Y 軸採用高剛性、高精密線性滑軌
Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。
( 選配直結式高速主軸，Z 軸採用滾柱型線性滑軌設計 )
門橋與底座採用 體成型的鑄件結構設計，接觸面皆經過精密手工鏟花程序，確保組裝精度、結構
強度及均衡負載
工作台採用雙層加強肋中空抑震結構，提升加工的穩定度
所有結構件皆透過 FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性

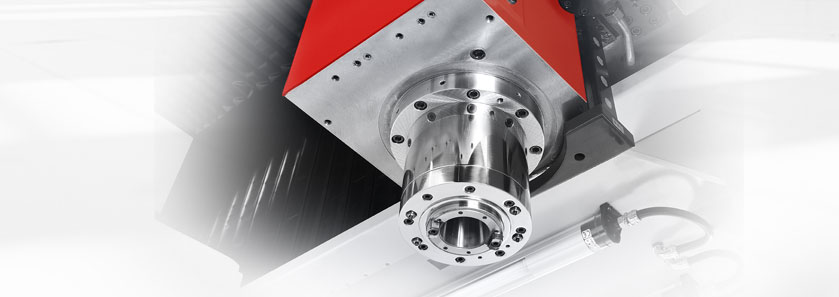

主軸端面精密鏟花
精度回饋系統
採用半閉迴路設計，螺桿尾端直接與解碼器連結，精確反應螺桿轉動位置，確保良好的定位精度
門橋與底座結合面鏟花
優異的品質源自於精湛的鏟花工藝，所有接觸面皆經過精密手工鏟花程序
軸向進給跳脫機構
軸向進給系統配置機械式扭力限制器，有效減少因過負載或撞機對機器造成的損害
強悍的切削能力
頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短接觸點與橫樑之間距，提升切削能力
中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
Top
6,000 rpm 齒輪式 ( BT40 / BT50 )

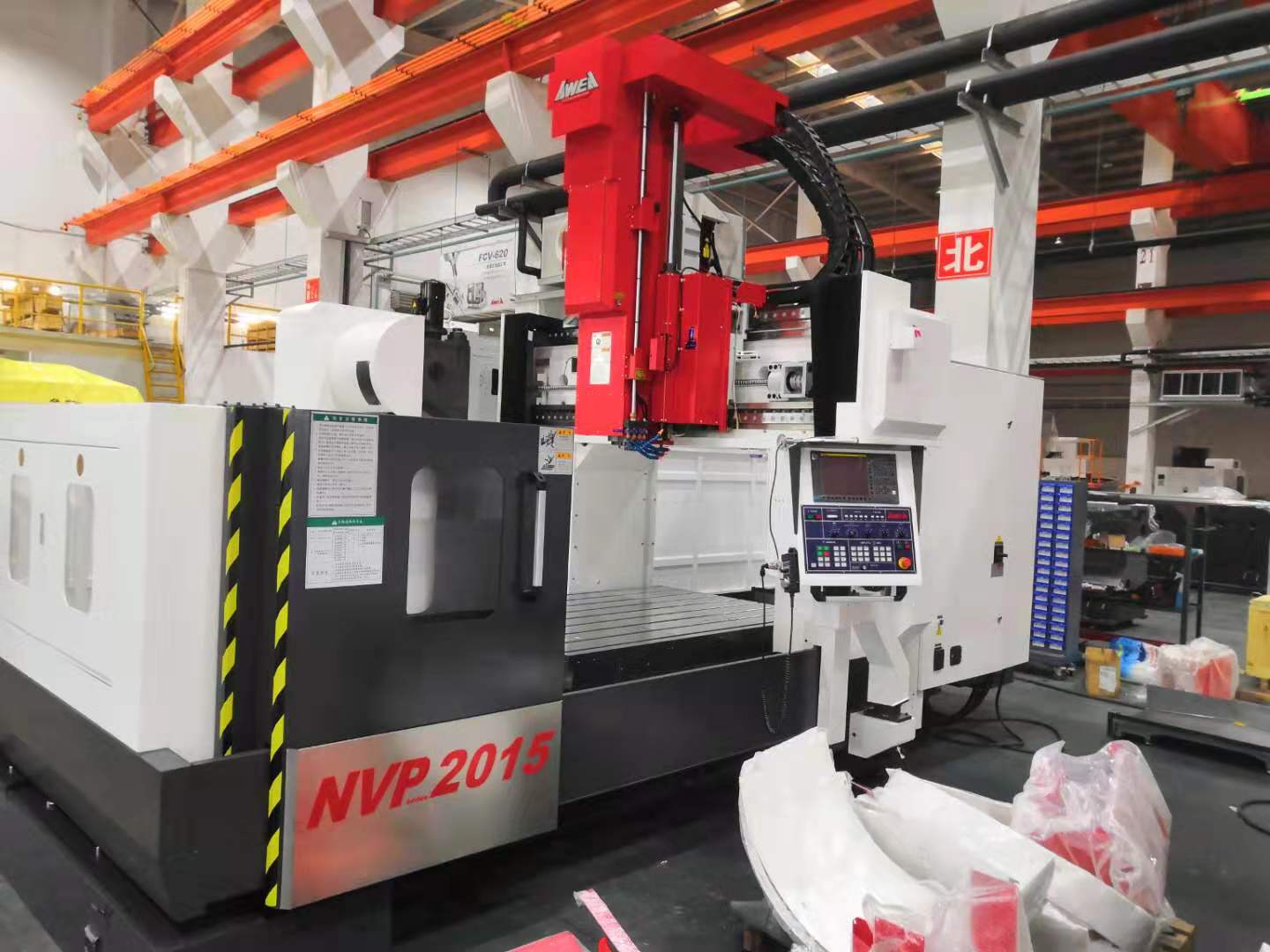

详细内容NVP series 2012 / 2015 / 3015龍門型加工機X 轴行程 : 2,000 / 3,000 mmY 轴行程 : 1,200 / 1,500 mmZ 轴行程 : 760 mm双柱间距离 : 1,300 / 1,600 mm工作台尺寸 ( X 方向 ) : 2,000 / 3,000 mm工作台尺寸 ( Y 方向 ) : 1,100 / 1,400 mm工作台载重量 : 3,500 / 4,500 kg主轴转速 : 齿轮 6,000 ( 直结 10,000 ) rpm主轴马达 ( S3,60 分 / S2,15 分 / ) :
15 / 18.5 / 20.3 kW主轴内孔规格 : BT50X / Y / Z 轴进给 : 20 / 20 / 20 m/min.刀库容量 : 32 ( 选配 40 / 60 ) T标准配备主轴冷却系统全罩式钣金切削液系统 ( 含帮浦及水箱 )链式卷屑器强力型双螺旋式铁屑卷屑器电气箱热交换器中央集中自动润滑系统自动断电系统基础螺栓及水平调整螺丝调整工具警示灯吹气清屑装置
