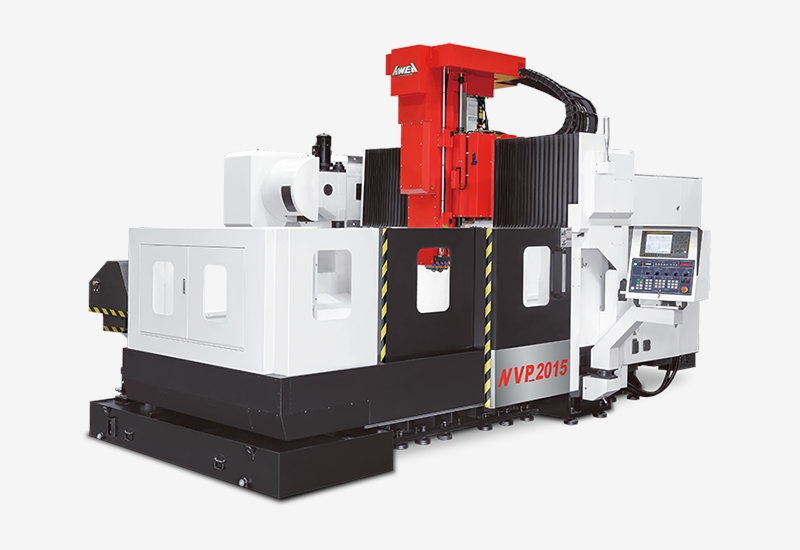

高性能龍門型加工中心機
秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 VP系列龍門型加工中心機，具備 進的設計理念以及穩定可靠的機械結構，在小的佔地面積，發揮的加工效能，是具高性價比的機種之 。模組化設計，完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為 汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用，可充分符合您今日與未來的各種加工需求。
憑藉 進的研發技術與嚴格的裝配檢驗流程，將 VP 高性能龍門型加工中心機的剛性、加工效率與精度發揮到極致
模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求X、Y 軸採用高剛性、高精密線性滑軌Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。
( 選配直結式高速主軸，Z 軸採用滾柱型線性滑軌設計 )

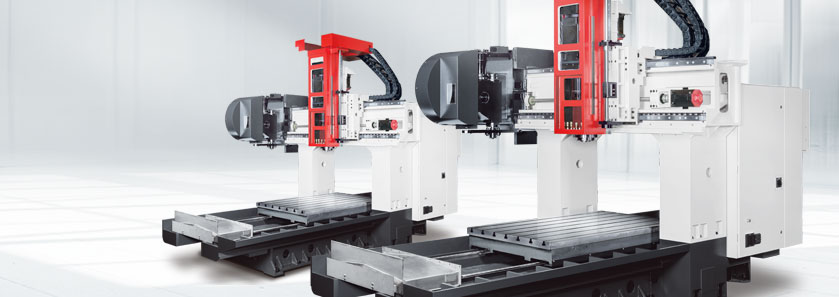

高剛性結構門橋與底座採用 體成型的鑄件結構設計，接觸面皆經過精密手工鏟花程序，確保組裝精度、結構
強度及均衡負載工作台採用雙層加強肋中空抑震結構，提升加工的穩定度所有結構件皆透過 FEM 有限元素分析，具有設計化、結構輕量化等優點，確保整機結構剛性
主軸端面精密鏟花
精度回饋系統
採用半閉迴路設計，螺桿尾端直接與解碼器連結，精確反應螺桿轉動位置，確保良好的定位精度
門橋與底座結合面鏟花

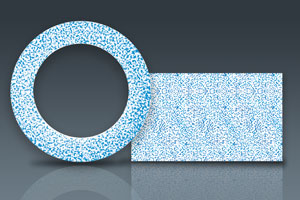

優異的品質源自於精湛的鏟花工藝，所有接觸面皆經過精密手工鏟花程序

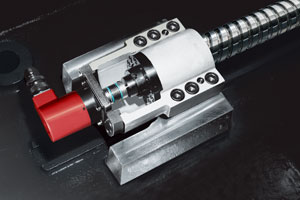

軸向進給跳脫機構
軸向進給系統配置機械式扭力限制器，有效減少因過負載或撞機對機器造成的損害
化主軸系統
強悍的切削能力
頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短接觸點與橫樑之間距，提升切削能力
中心對稱式主軸系統設計
將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
portant;">NFP series 2012 / 2015 / 3015
portant;">龍門型加工機
portant;">X 轴行程 : 2,000 / 3,000 mm
portant;">Y 轴行程 : 1,200 / 1,500 mm
portant;">Z 轴行程 : 760 mm
portant;">双柱间距离 : 1,300 ~ 1,600 mm
portant;">工作台尺寸 ( X 方向 ) : 2,000 / 3,000 mm
portant;">工作台尺寸 ( Y 方向 ) : 1,100 / 1,400 mm
portant;">工作台载重量 : 3,500 ~ 4,500 kg
portant;">主轴转速 : 直结 6,000 rpm
portant;">主轴马达 ( 连续 / 60 分 / 15 分 ) :
portant;">15 / 18.5 / 20.3 kW
portant;">主轴内孔规格 : BBT50
portant;">X / Y / Z 轴进给 : 20 / 20 / 20 m/min.
portant;">刀库容量 : 24 ( 选配 32 ) T
portant;">标准配备
portant;">主轴冷却系统
portant;">中央集中自动润滑系统
portant;">全罩式钣金
portant;">切削液系统 ( 含泵浦及水箱 )
portant;">强力型双螺旋式铁屑卷屑器
portant;">链式卷屑器
portant;">基础螺栓及水平调整螺丝
portant;">调整工具
portant;">警示灯
portant;">吹气清屑装置
portant;">自动断电系统
