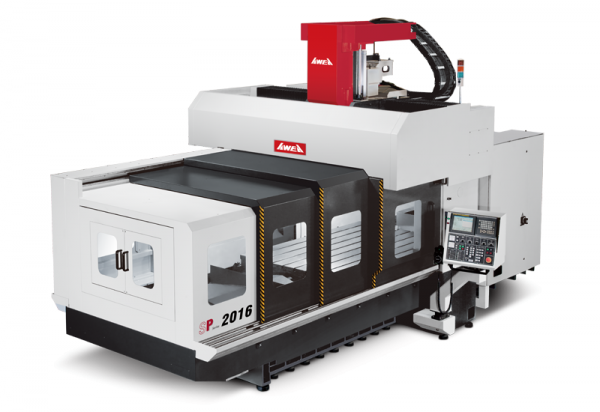

高性能龍門型加工中心機

秉持龍門世家所代表的成熟製造能力與創新研發技術，亞崴 SP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為 汽車工業、精密模具工業、航太工業與能源工業等加工大廠所採用

SP 產品地圖 ( 三軸行程 )

憑藉 進的研發技術與嚴格的裝配檢驗流程，將 SP 超高性能龍門型加工中心機的剛性、加工效率與精度發揮到極致

模組化的主軸設計，提供不同的切削特性，符合多樣化的加工需求

X、Y 軸採用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

Z 軸採用高剛性硬軌設計，經熱處理後再精密研磨，適合重切削。 ( 選配直結式高速主軸，Z 軸可選擇滾柱型線性滑軌設計 )

高剛性結構

門橋與底座採用 體成型的鑄件結構設計，接觸面皆經過精密手工鏟花程序，確保 佳組裝精度、結構
強度及均衡負載

工作台採用雙層加強肋中空抑震結構，提升加工的穩定度

所有結構件皆透過 FEM 有限元素分析，具有設計 佳化、結構輕量化等優點，確保整機 佳結構剛性

主軸端面精密鏟花

優異的品質源自於精湛的鏟花工藝，所有接觸面皆經過精密手工鏟花程序

精度回饋系統

採用半閉迴路設計，螺桿尾端直接與解碼器連結，精確反應螺桿轉動位置，確保良好的定位精度

軸向進給跳脫機構

三軸螺桿皆配置機械式扭力限制器，有效減少因過負載或撞機對機器造成的損害



佳化主軸系統

強悍的切削能力

頭部採用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸採用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫樑之整體結構剛性，縮短刀具接觸點與橫樑之間距，提升切削能力

中心對稱式主軸系統設計

將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做 佳之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力

齒輪式高扭力主軸

高低檔強力齒輪箱設計

浮動式油壓鬆刀機構，鬆刀時主軸軸承不受任何力量

6,000 rpm 高扭力主軸，搭載高馬力輸出 26 kW 主軸馬達，在 387 rpm 亦可提供 642 N-m 的 大扭矩輸出

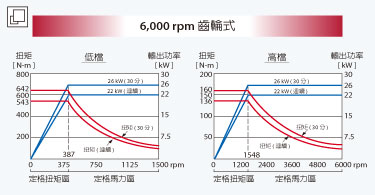

6,000 rpm 齒輪式

 Top

列印此頁面	SP-2016	SP-3016	SP-4016
重要諸元
X 軸行程	2,100 mm	3,060 mm	4,000 mm
Y 軸行程	1,600 mm
Z 軸行程	760 mm
主軸鼻端至工作台面距離	240 ~ 1,000 mm
雙柱間距離	1,700 mm
工作台
工作台尺寸 ( X 方向 )	2,310 mm	3,260 mm	4,200 mm
工作台尺寸 ( Y 方向 )	1,500 mm
工作台 大載重量	8,000 kg	10,000 kg	12,000 kg
主軸
主軸馬達 ( 連續 / 30 分 )	22 / 26 kW ( 30 / 35 HP )
主軸轉速	6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 )
主軸內孔規格	BT50 ( ISO50 ) / DIN69871-A ( 選配 )
主軸進給
快速進給速率 X 軸	20,000 mm / min.	20,000 mm / min.	15,000 mm / min.
快速進給速率 Y 軸	20,000 mm / min.
快速進給速率 Z 軸	15,000 mm / min.
切削進給速率	1 ~ 10,000 mm / min.
刀庫
刀庫容量	32 支刀 ( 60 / 90 / 120 選配 )
大刀具直徑 / 鄰刀空	Ø 127 / 215 mm
大刀具長度	350 mm
大刀具重量	20 kg
精度
定位精度 ( JIS B 6338 )	± 0.015 mm / 全長
定位精度 ( VDI 3441 )	P ≤ 0.020 mm / 全長	P ≤ 0.025 mm / 全長	P ≤ 0.030 mm / 全長
重現精度 ( JIS B 6338 )	± 0.003 mm
重現精度 ( VDI 3441 )	Ps ≤ 0.015 mm	Ps ≤ 0.020 mm	Ps ≤ 0.025 mm
般規格
電力需求	220 ± 10 %
氣壓壓力需求 ( 少 )	5 ~ 8 ( 5 ) kg / cm²
油壓箱容量 ( 油壓泵 )	120 liter ( 10 HP )
潤滑油箱容量	6 liter
切削液容量 ( 切削液泵 )	450 liter ( 1.5 HP )
機器淨重	23,000 kg	27,500 kg	30,000 kg

本公司保留因技術需求，隨時更改內容及文字之權利。
