参考特性 Reference Characteristics
| 型号 Modle |
驱动电压 Diver Voltage (DC V) |
步距角 （1-2相） Step Angle （1-2phase) |
线圈电阻 Coil Resistance (Ω) |
无负载响应 Max.No Load.Response (PPS↑) |
牵入转矩 Pull-in Torque (mN.m) |
自定位转矩 Detent Torque (mN.m) |
空载牵入频率 Max.Freeload Pull-in Frequency（PPS↑） |
空载牵出频率 Max.Freeload Pull-out Frequency（PPS↑） |
温升 Temperature Rise（K） |
噪音 Noise dB（A） |
缘等 Class Of Insulation |
| 20BYJ46-01 | 5 | 7.5º/85 | 20 | 800 | ≥60 | ≥50 | ≥500 | ≥1000 | ≤40 | ≤40 | B |
| 12 | 80 | 800 | ≥80 | ≥50 | ≥500 | ≥1000 | ≤40 | ≤40 | B | ||
| 20BYJ26-01 | 5 | 15º/85 | 20 | 400 | ≥60 | ≥50 | ≥300 | ≥500 | ≤40 | ≤40 | B |
| 12 | 80 | 400 | ≥80 | ≥50 | ≥300 | ≥500 | ≤40 | ≤40 | B |

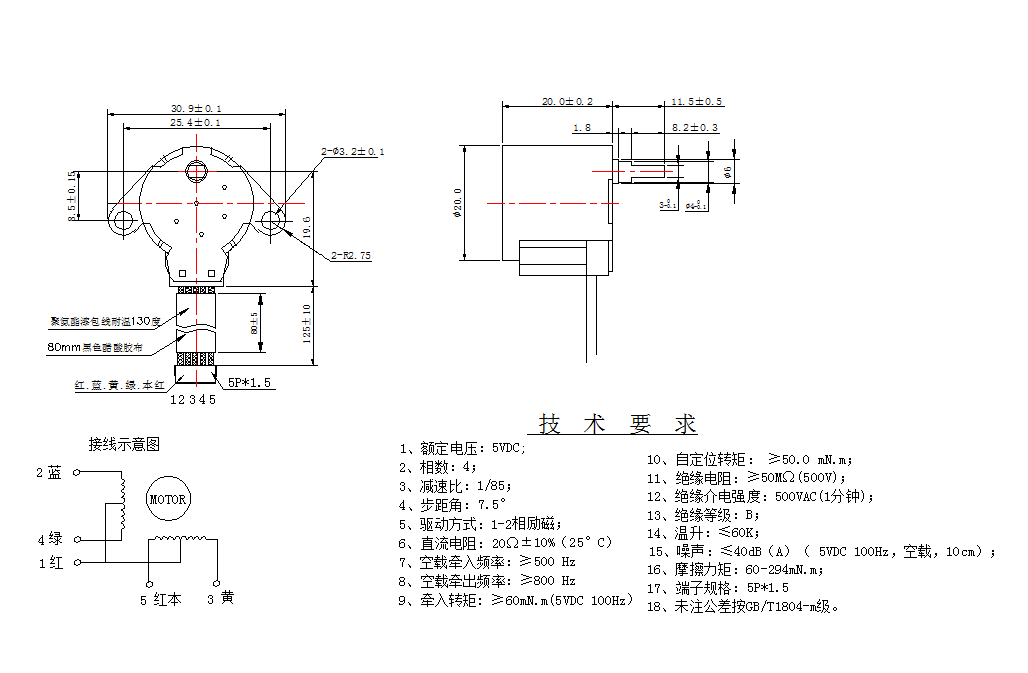

外观图 Outline
