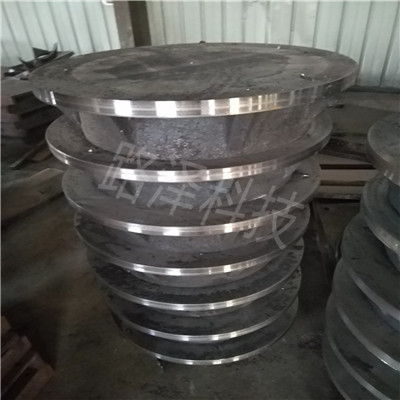

抗震球型钢支座_抗震球形钢支座主要由上座板、下座板、球型钢衬板、位移箱体、弹性减震件、不锈钢板和聚四氟乙烯板组成。其用钢量少体积小，制造成品相对较低，具有万向转动万向承载等其它类型支座所无法比拟的优点，而且采用抗拉、抗剪的特殊结构，具有能抗地震烈度9度的能力。
抗震球型钢支座_抗震球形钢支座安装
抗震球型钢支座_抗震球形钢支座分为双向活动、单向活动和固定型三种型式
球型钢支座的安装方向是根据设计图纸来的，购买时可将图纸提供给厂家。
般来讲， 片梁（简支梁）或者 联（连续梁）只设置 个固定支座，其余支座分别按照活动支座与固定支座的位置关系来确定所使用的支座类型。
1、固定支座安装的位置 般在梁的低端（纵横向），由于路面的连续性的需要，每片梁固定支座应设在同 侧，防止每片梁位移位移方向不 致造成桥面位移混乱。
2、活动支座安装：假定梁的固定支座坐标为（0，0），梁长方向为X轴。
若支座坐标为（o,y），需要使用单向支座，活动方向在y轴上；
若支座坐标为（x,0），需要使用单向支座，活动方向在x轴上；
若支座坐标为（x,y），需要使用多向支座。
此种支座可以实现万向转动、不释放位移、单项释放位移和多项位移释放，不能承受拔力。JQGZ-II系列抗震减振支座较JQGZ（I型）抗震减振支座结构更加合理，性能更加可靠，使用寿命更长。该支座包括固定支座、单向、双向三种型式，22个等 。
